Što je puž iz ventila: značajke uređaja

Takozvani puž za ventilaciju ne može uvijek značiti istu vrstu prisilne ventilacije - glavne zajedničke značajke su oblik jedinice, ali ne i načelo rada i smjer strujanja zraka.

Injekcijski uređaji ove vrste mogu:

• radikalno drugačiji na principu noževa uređaja;
• i također može biti tip ulaza ili ispušnih plinova, tj. usmjeravanje protoka u suprotnom smjeru.

Obično se upotrebljavaju za kotlove od krutog goriva velike veličine, proizvodne trgovine i javne zgrade, ali o svemu tome ispod, a pored toga - video u ovom članku.

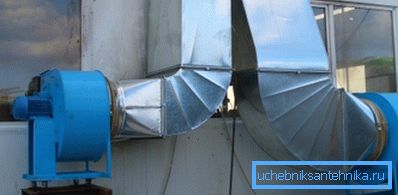

Mehanička ventilacija

Napomena. Uređaji za ubrizgavanje / usisavanje s električnim motorom koji se nazivaju cochlea nisu prikladni za bilo kakvu vrstu ventilacije, jer mogu usmjeriti protok zraka samo u jednom smjeru.

Vrste ventilacije

• Kao što možete vidjeti na gornjoj slici, riječ ventilacija može značiti potpuno različite načine razmjene zraka, a možda čak ni niste čuli za neke od njih, ali ćemo ukratko razmotriti samo one najosnovnije.
• Prvo, poznata je metoda ispuha kada se topli ili zagađeni zrak uklanja iz prostorije.
• Drugo, postoji opcija opskrbe, a najčešće je dodavanje svježeg zraka.
• Treće, to je kombinacija, to jest opskrba i ispušna opcija.
• Gornji sustavi mogu funkcionirati na prirodan način, ali mogu raditi i prisilno, koristeći aksijalne (aksijalne), radijalne (centrifugalne), dijametralne (tangencijalne) i dijagonalne obožavatelje. Osim toga, kapulja i protok zraka mogu se izvesti općenito ili u lokalnom načinu rada. To jest, kanal se isporučuje na određeno odredište i obavlja funkciju puhanja ili ispuha.

primjeri

Napomena. U nastavku se razmatraju nekoliko vrsta puževa, koji se koriste za glavne vrste ventilacije.

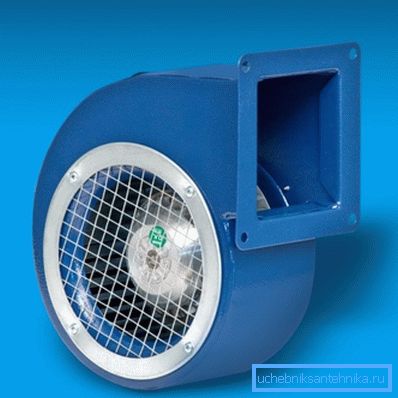

BDRS 120-60 (Turska) je radijalni tip puževa koji ima težinu od 2,1 kg, frekvencija 2325 okretaja u minuti, napon 220/230 V / 50 Hz i maksimalnu potrošnju snage 90 W. Istodobno, BDRS 120-60 može pumpa maksimalno 380m.³/ min zraka s temperaturom od -15 ° C do +40 ° C, ima sigurnosnu klasu IP54.

BDRS može imati nekoliko veličina, vanjski rotacijski motor je izrađen od pocinčanog čelika i zaštićen je sa strane s kromiranom rešetkom, što sprječava ulazak elemenata treće strane na rotor.

Radijalni ventilator Dundar CM 16.2H otporan na toplinu obično se koristi za ispumpavanje vrućeg zraka iz kotlova s ​​čvrstim gorivom, iako se uputa također može koristiti za prostore raznih namjena. Protok zraka tijekom prijevoza može imati temperaturu od -30 ° C do +120 ° C, a puž se može pretvoriti u 0 ° C. (horizontalni položaj), 90 °, 180 ° i 270? (motor na desnoj strani).

Model CM 16.2H ima brzinu motora od 2750 okretaja u minuti, napon od 220 / 230V / 50Hz i maksimalnu potrošnju snage od 460W. Jedinica težine 7,9 kg može pumpa maksimalni volumen od 1765m³/ min, zrak, razina tlaka 780Pa, ima stupanj zaštite IP54.

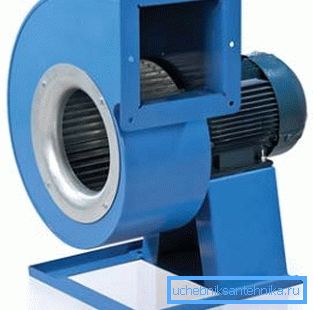

Razne izmjene VENTS VShCHUN mogu se koristiti za potrebe opskrbe i ispuha i klimatizacije u prostorijama raznih namjena i imaju kapacitet zračnog prijevoza do 19000m³/ sat

Takav centrifugalni volute imaju spiralno rotirajuće tijelo i rotor, koji je montiran na osovinu trofaznog asinkronog motora. Kućište VSHCHUN izrađeno od čelika, koje je kasnije obloženo polimerima

Svaka izmjena podrazumijeva mogućnost okretanja kućišta desno ili lijevo. To vam omogućuje da se pridružite postojećim kanalima zraka pod bilo kojim kutom, ali korak između fiksnog položaja je 45?.

Također, na različitim modelima, mogu se koristiti dvosmjerni ili četverotaktni asinkroni motori s vanjskim rotorom, a njezin rotor u obliku naprijed zakrivljenih lopatica izrađen je od pocinčanog čelika. Rolling ležajevi povećavaju radni vijek jedinice, turbine uravnotežene u tvornici značajno smanjuju buku, a razina zaštite je IP54.

Osim toga, za VSBUN možete prilagoditi brzinu vlastitim rukama pomoću regulatora automatskog transformatora, što je vrlo pogodno za:

• mijenjanje godišnjih doba;
• radni uvjeti;
• prostor i tako dalje.

Osim toga, nekoliko jedinica ovog tipa može biti spojeno na autotransformerski uređaj odjednom, no glavni uvjet mora biti zadovoljen bez kvarova: njihova ukupna snaga ne smije premašiti naziv transformatora.

Tehničke karakteristike VENTILA VSHCHUN

Napomena. Gornja tablica prikazuje tehničke karakteristike samo nekih modifikacija VENTS VSHUN.

zaključak

Važno je napomenuti da se puževi za ventilaciju mogu koristiti ne samo za velike količine (proizvodne radionice, javne zgrade itd.) Već i za potrebe kućanstava, posebno za grijanje. Naravno, cijena jedinica će se znatno razlikovati, ali to se regulira povećanjem ili smanjenjem snage.
