Što su izmjenjivači topline za ventilaciju: razlike i

Zamjena zraka u prostoriji kada se temperaturna razlika iznutra i izvana uvijek prijeti neudobnošću, a ponekad i neprihvatljivom. Stoga je proizvodnja izmjenjivača topline za ventilaciju u nekim slučajevima neophodna za stvaranje civilizacijskih uvjeta.

Takve konstrukcije mogu raditi iz struje, iz vode i prirodne topline gornjeg sloja tla, no njihova je cijena, koja je prilično prirodna, bitno razlikovati jedna od druge. Sada pazimo na jeftinije opcije i cjelovitost informacija koje će vam pokazati video u ovom članku.

Izmjenjivači topline

Napomena. Električni, izmjenjivač topline tla ili vode za ventilaciju je dizajniran da stabilizira temperaturu zraka uvučenog. Dakle, prolazak kroz grijani ili hlađeni uređaj, protok zraka može se zagrijavati ili hlađen, ovisno o temperaturnim uvjetima uređaja.

razlike

1. Kao što smo rekli, postoje tri vrste izmjenjivača topline prema načinu održavanja njihove temperature:

• električni (pretvara struju u toplinu ili hladnoću);
• voda (koristi temperaturu tekuće rashladne tekućine u sustavu grijanja ili grijač zraka);
• podzemne vode (koristi prirodnu temperaturu gornjeg sloja zemlje).

1. Osim toga, podzemne jedinice mogu također biti različite, tj. Kanali i kanali. Instalacije kanala podrazumijevaju sustav cijevi (kanali) pokopanih ispod zemlje kroz koji prolazi usisni zrak.
2. No, za instalaciju bez cijevi, cijevi su potrebne samo za usisavanje zraka s površine i crtanje u sobu - toplinska obrada odvija se u posebnoj niši, obično ispunjenoj šljunkom, no više o tome ispod.

Napomena. Postoji još jedna vrsta izmjenjivača topline - to je rekuperatora, koja u prijevodu s latinskog znači doslovno povratak ili povratak. To je površinska instalacija koja koristi toplinu plinova koji dolaze iz prostorije. To jest, zrak koji je u kontaktu s izlivenim tijekovima kroz tanki zid, čime se održava konstantna temperatura.

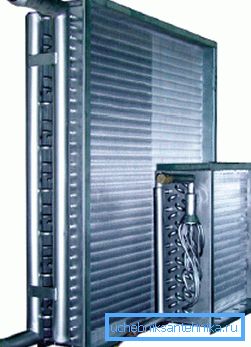

Voda sustavi

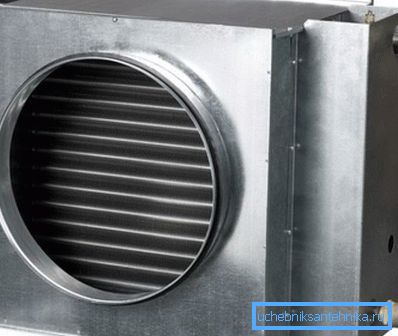

Sustav za opskrbu toplinskom energijom može se ugraditi dva, tri ili četiri redovna izmjenjivača topline za svježi zrak - to je točno kako ih naša industrija proizvodi (moguće je da negdje postoje druge opcije). Veći broj redova pomaže povećati područje za kontakt s usisnim zrakom s tekućinom za prijenos topline (kroz zid).

No, više cijevi za zrak, manje prostora ostaje za prijenos tekuće rashladne tekućine, stoga, ovdje morate značajno povećati veličinu miksera ili pronaći sredinu.

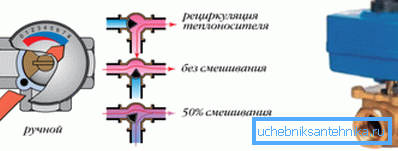

Glavni problem izmjenjivača topline ovog tipa je nemogućnost reguliranja temperature usisnog zraka - potpuno ovisi o grijanju grijača, ali postoji izlaz. Da biste mogli regulirati temperaturu protoka, postavite trotočni ventil koji usmjerava tekućinu za prijenos topline duž velikog ili malog kruga.

I općenito može zaustaviti njegovo gibanje uz dovoljno grijanje velikog kruga, kako to zahtijeva upute. To jest, ako senzor ukazuje na to da se prostor dovoljno zagrijava, rashladno sredstvo se šalje u mali krug, tako da se cirkulacija nastavlja, premda je područje prijenosa topline praktički otkazano.

Trosmjerne dizalice su:

• mehanički, gdje se kontrola protoka rashladnog sredstva obavlja ručno;
• automatski, gdje je strujni tok upravljan od strane servo upravljan 220V (cijena je, naravno, mnogo veća).

Posljednja opcija omogućuje namještanje određene temperature, a podešavanje grijanja će se izvršiti u automatskom načinu rada, čime se održava ne samo temperatura vode nego i temperatura usisnog zraka koji prolazi kroz mikser.

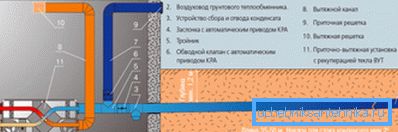

Podzemni (podzemni) sustavi

Financijski korisno je izmjenjivač topline za ventilaciju, budući da trošite samo novac na instalaciju i materijale, a toplinsku energiju možete dobiti bez crijeva zemlje.

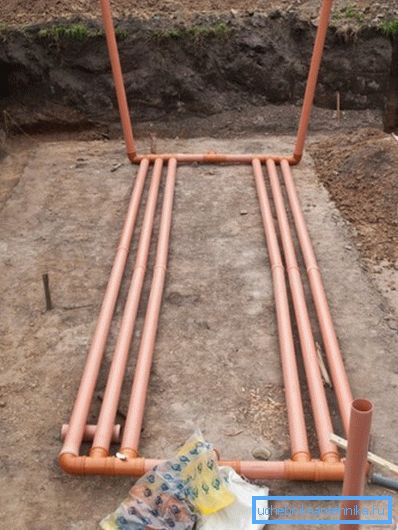

Najčešće se za ugradnju takvog sustava koriste polivinil klorid (PVC) cijevi promjera 200-250 mm. Namijenjeni su za postavljanje kanalizacije - relativno su jeftini i vrlo su pogodni za instalaciju zahvaljujući utičnicama i brtvenim brtvama. Osim toga, polaganje kanalizacijskih cijevi na zavojima ne zahtijeva zavarivanje ili lijepljenje - takve su razlike moguće zbog spojeva (kutova, čajevi, kvadranti i smanjenja).

Kod polaganja cijevi pod zemljom potrebno je pridržavati se određene dubine, koja ovisi o stupnju zamrzavanja tla u regiji. Na primjer, ako na vašem području tlo zimi zaleđe na dubinu od jednog metra, onda će biti toplo pola metra niže.

Stoga se postrojenje treba provesti na dubini od jednog i pol ili dva metra, pri čemu temperatura ne pada ispod 10 ° C. Također je potrebno pratiti nagib od otprilike 2 cm / 1 m kako bi se dopustio da kondenzat struji unutra.

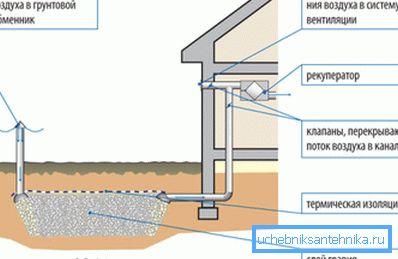

Ali ako želite instalirati takav sustav za vlastiti dom, možete ga učiniti nepristupačnim. To je, umjesto cijevi pokopanih pod zemljom, koristit ćete nišu punu ukrasa, koja će poslužiti kao mjesto za grijanje usisnog zraka.

Da biste to učinili, opet morate znati dubinu zamrzavanja tla u vašoj regiji, tako da se, korak dalje od nje 0,5-1m, diga jama na dubini od 3,5 do 4 m i negdje oko 80 cm. Jama je ispunjena šljunkom (veća je frakcija, bolja razmjena zraka) je točno 3,5-4 metara, a ostatak je pokriveno zemljom.

Za unos zraka ugrađena je vertikalna cijev, a drugu cijev na izlazu kamenog filtra koristi se za hranjenje prostorije. Važno je napomenuti da popravak ventilacijskih izmjenjivača topline od ove vrste praktički nije potreban. I ako iznenada postoji takva potreba, to je više povezano s čišćenjem ili zamjenom usisne cijevi, što nije teško.

zaključak

Kao što vidite, od svih navedenih tipova sustava izmjene topline, najlakše je izgraditi kanal za zrak bez kanala s vlastitim rukama. Prednost je to što filtrira protok zraka, ali to je i njegov nedostatak, jer filtar usporava protok.
