Stropna ventilacija: značajke i prednosti

Razvoj građevinskih tehnologija nam je dao mnogo novih materijala i strukturnih rješenja, među kojima su stropovi. Značaj takvih stropova je prisutnost jaza između podne ploče i ukrasne površine u kojoj možete sakriti ventilacijske kanale ili organizirati sustav bez kanala. Razgovarat ćemo o značajkama i prednostima ventilacije u stropu.

Opće informacije

Pod stropna ventilacija razumiju takav sustav u kojem su kanali ili kanali smješteni iznad stropa. To vam omogućuje da uklonite cijevi i kanale iz funkcionalnih područja prostorije i osvojite u smislu učinkovite uporabe svog područja.

Obratite pažnju! Ovaj raspored omogućuje vam isporuku zraka bilo gdje u stanu ili kući. Daljnja prednost je također zabilježena: rudarstvo se izvodi na najvišoj točki, i tamo se nakuplja najprljaviji i najtopliji zrak.

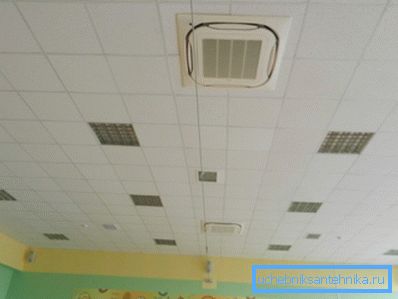

Pričvršćenje ventilacije na strop provodi se na različite načine: stezaljke, sidra, samorezni vijci na L- ili Z-profil, prolazi, bušena vrpca ili metalne grede. Kako bi se poboljšale dekorativne osobine prostorije, mreža zračnih kanala je skrivena iza zglobne strukture.

Stropni sustavi su kanal i kanalizacija. Želimo detaljnije otkriti razlike i značajke ovih rješenja.

Stropni ventilacijski sustavi

kanal

Unatoč razvoju VAV-sustava kanala, dobra old channel ventilacija ostaje neosporna lider na tržištu. Velika većina svih modernih klimatizacijskih sustava izgrađena je upravo u dizajnu kanala.

Ako mjesto i izgled zračnih kanala u proizvodnim i komunalnim sobama nisu kritični, onda u stambenim zgradama i stanovima postaje odlučujući: ne svatko ima industrijski interijer s metalnim cijevima iznad glave.

Zbog ukrasnih ograničenja, graditelji nisu koristili sustav kanala s velikom mrežom i ciljanom zrakom, ali su bili ograničeni na nekoliko otvora u kuhinjskom prostoru, kupaonici i sanitarnim objektima. To je dovelo do primjetne stratifikacije zračnih masa i pojave višestrukih ustajalačkih zona.

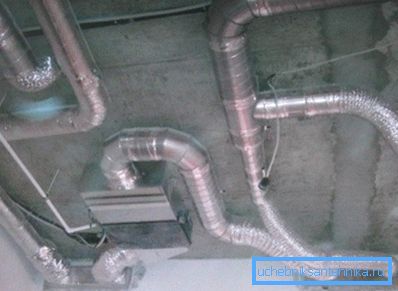

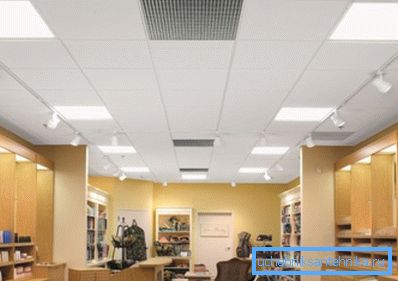

Danas je postalo moguće koristiti stropne kanale: spušteni stropovi dobro prekrivaju zračne kanale, što omogućuje unos zračnih mase i uklanjanje ispušnog zraka po točki.

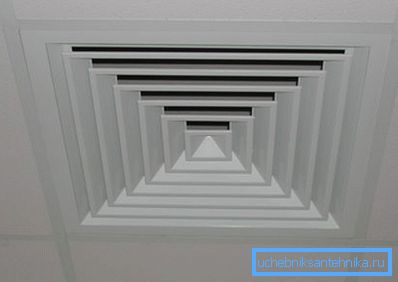

Obratite pažnju! Ovdje je ventilator stropni stropni raspršivač važna uloga, što omogućuje povećanje brzine protoka i njenog raspona, što dovodi do kvalitetnog miješanja zračnih masa i izjednačavanja temperature.

Prednosti kanalskih sustava:

• Opskrba točkastom točkom svježeg zraka omogućava najučinkovitiju distribuciju dolazne mase svježeg, čistog i hlađenog plina među svojim potrošačima;
• Performanse kanala omogućuju učinkovito praćenje ventilacije u realnom vremenu i podešavanje i podešavanje načina rada pomoću automatizacije;
• Pod uvjetima kanalskog kanala, lakše je organizirati učinkovite sustave za pročišćavanje zraka: filtriranje, hlađenje, grijanje itd.;
• Također treba napomenuti mogućnost postavljanja protupožarnih zaklopki i drugih zaštitnih sustava s odvojenim kanalima.

Nedostaci izvedbe kanala su njegove osobine:

• Sustav cijevi je postavljen kao fiksna mreža, koja je položena prije završnih radova. Kao rezultat toga, bilo kakva obnova ili unutarnja promjena suočava se s problemom nedosljednosti između novog izgleda i stare ventilacijske mreže. To je osobito istinito u uredima i najamninama;
• Prilikom prelaska na smanjene načine rada, dolazi do pada brzine dovoda zraka i raspona difuzora s nepomičnim područjem, što dovodi do stagnacije u zonama između difuzora (ovaj problem je djelomično riješen pomoću stropnog lustera);

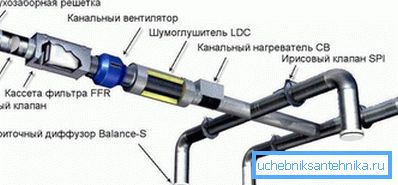

• Komplicirane razgranate mreže razlikuju se zbog visokih troškova opreme, održavanja i popravaka;
• U usporedbi s kanalizacijskim sustavima, potrošnja energije povećana je za 30%;
• Mikroklima unutar kanala pridonosi razvoju plijesni, koji se ne prati u izvedbi kanala.

podzemlje

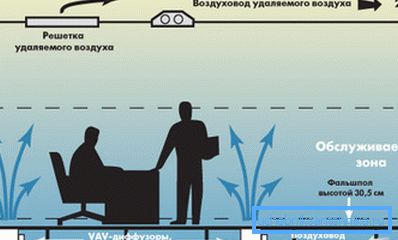

Kao što ime sugerira, ti sustavi ne sadrže cijevi ili kanale za transport zračnih masa. Umjesto toga, koriste se između ukrasnih i strukturnih stropova ili podova kao zračnog kanala.

Ovo rješenje omogućuje nam da osvojimo ne samo s gledišta dizajna i ergonomskog prostora, već i mnogo značajnijih gospodarskih i tehnoloških gledišta.

Najnoviji stropni sustavi djeluju na principu varijabilnog volumena zraka (VAV) ili promjenjivog protoka zraka. Istodobno, radni tlak u podzemnim i stropnim kanalima je 12,5 Pa, što je, u usporedbi sa standardnim 373 Pa kanalom, zaslužan za pažnju.

Razmotriti glavne prednosti HVAC sustava kanalizacije:

• savitljivost. Za razliku od mreže kanala, zajednički kanal omogućuje vam postavljanje difuzora bilo gdje, štoviše, nikakvi problemi nisu uzrokovani njihovim prijenosom na druga mjesta. Istodobno, nije potrebna komplicirana rekalkulacija i redizajn;
• Ušteda energije. Kao što je već spomenuto, potrošnja energije stropnih stropnih sustava smanjena je u odnosu na kanal za 30%;
• Nema plijesni. Temperatura i relativna vlažnost zraka koji prolazi kroz kanale za zrak izjednačava se recirkulacijom i zagrijavanjem na takve vrijednosti kod kojih je sprečavanje razvoja gljivičnih organizama;
• Smanjena kapitalna ulaganja. Potencijalno, sustavi bez kanala trebaju postati znatno jeftiniji od ostalih jer je cijena samo cijevi, montaža, montaža i dizajn još uvijek visoka.

Obratite pažnju! Prerano je govoriti o nedostacima ovog rješenja, jer ne postoje pouzdani podaci o praksi korištenja satelitskih sustava.

U ovoj fazi možemo zabilježiti nedostatak obrtnika s dovoljno iskustva u izgradnji takvih objekata. Osim toga, nema jasno razvijenih instrukcija za njihovu instalaciju, što čini rad svojim rukama rizičnom okupacijom.

zaključak

Stropna ventilacija ima brojne prednosti u usporedbi sa zidom ili drugim oblikom umrežavanja. Najnaprednije rješenje danas je kanalizacijska VAV ventilacija, koja se nalazi u podzemnim i međuklopnim prostorima (vidi i članak Dimnjaci i ventilacija: opasnost, rad i prevencija).

Dodatne vizualne informacije sadržane su u videu u ovom članku.
