Sustav filtracije: namjena, uređaj, ispitivanje uzoraka

Kako sustav filtriranja? Za što se može koristiti? Kako se čisti čišćenje filtera? Pokušat ćemo odgovoriti na ta pitanja i istovremeno upoznati čitatelja s nekoliko specifičnih primjera ove vrste opreme.

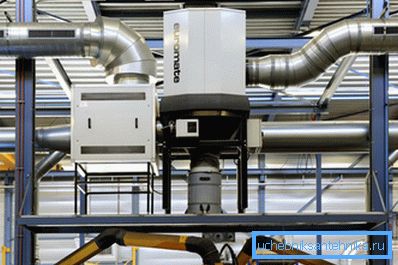

Jedinica za filtriranje s prisilnim zrakom i ispušnim plinovima

Što je to

Načelo rada

Ovo je naziv tehnike osmišljene za pročišćavanje zraka od potencijalno štetnih nečistoća do zdravlja i performansi ljudi (vidi i članak Ventilacija s povratom topline: uređaj, procjena učinka, neovisna proizvodnja).

Klasični sustav ventilacije obavlja ovu funkciju razmjenom zraka s okolinom. Nasuprot tome, oprema za filtriranje radi u zatvorenom ciklusu: čisti zrak iz zagađenja vraća se u istu sobu u kojoj je odabrana.

Navedite: stacionarna jedinica za filtriranje i dalje može izvršiti djelomičnu razmjenu zraka s ulicom. Budući da osim zasićenosti zraka mehaničkim onečišćenjem mnoge industrije povezane s promjenom kemijskog sastava, možda će i dalje biti potrebna obnova atmosfere u radionici ili radionici.

Filtriranje se provodi mehanički, uz prolaz zraka kroz celulozne filtere. U pravilu, filteri zauzimaju do 99% onečišćenja. Minimalna veličina čestica zadržana tijekom filtracije je 0,3-0,05 mikrona.

Područja primjene

Gdje se može koristiti sustav filtriranja?

Općenito, u svim područjima industrije u kojima tehnologija proizvodnje podrazumijeva onečišćenje zraka prašinom, dimom i aerosolima.

  • U strojarstvu i automobilskoj industriji potrebno je filtriranje zraka tijekom operacija zavarivanja, tijekom pjeskarenja čeličnih konstrukcija i tijekom njihova slikanja.
Zavarivanje u atmosferi argona. Dim koji se diže iznad šavova nije tako dobar za zdravlje zavarivača.
  • U metalurgiji je zrak zagađen oksidacijom ugljika i ostalih nečistoća pušenjem zraka kroz rastaljeno željezo, tijekom hladne i vruće deformacije valjanih proizvoda, tijekom izgaranja toplinskih masti na trskom tijekom valjanja itd.
  • Kemijska industrija ne treba uvesti: proizvodnja plastičnih, mineralnih gnojiva ili sumporne kiseline u zraku, iskreno, ne ozonizira.
  • Takvo nedužno područje kao i lijekovi - a obilježeno je tehnološkim procesima s povećanim stvaranjem prašine: kada su tablete suhe, zrak je zasićen s velikom količinom suspenzija.
  • Obrada drveta praćena je stvaranjem ne samo strugotina i piljevine, već i najmanjom drvenom prašinom pohranjenom u respiratornom traktu.
  • Proizvodnja boja, lakova, građevinskih materijala, proizvodnje namještaja može se također sigurno uključiti u popis: dio poslovanja popraćen je značajnim onečišćenjem zraka u industrijskoj zoni.
  • Konačno, modul za filtriranje i ventilaciju već dugi niz godina koristi u sustavu civilne zaštite kako bi zaštitio skloništa od otrovnih tvari i radioaktivne prašine. Međutim, ti su uređaji imali malo zajedničkog s modernim industrijskim postrojenjima: umjesto samo-čišćenih celuloznih filtera koristili su se jednokratni spremnici koji koriste aktivni ugljen.

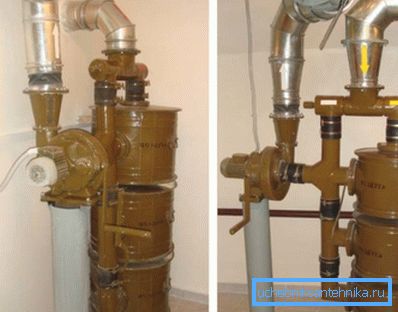

Instalacije za skloništa bombi.

Uvod u tržišne ponude

Idemo istražiti nekoliko rečenica modernog tržišta.

EDS

Pod ovim laconic ime skriva snažan industrijski sustav pročišćavanja zraka iz tvrtke Plymovent Group.

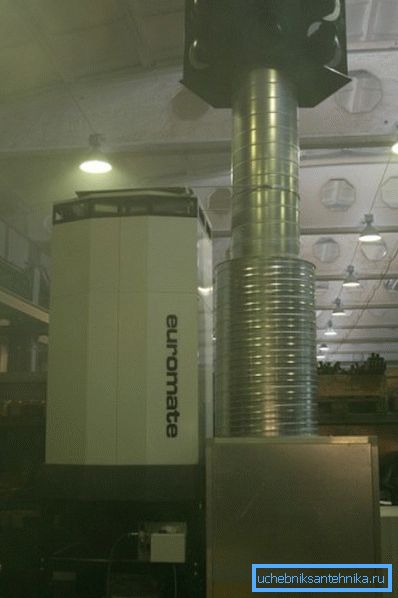

Instalirajte EDS.

Dajemo glavna obilježja.

parametar vrijednost
Ukupan protok zraka 198.000 m3 / h
Raspon protoka zraka 50 m
Dimenzije instalacije 2340x1100x5425 mm
Performanse filtriranja 9000 m3 / sat s ukupnim filtarskim površinama od 150 m2
Kapacitet ventilatora 11.000 m3 / h
Električna energija 7500 wata

Dostava uključuje kompletan set opreme i hardvera za puštanje u pogon instalacije. Dostava - u polu-sastavljenom obliku, na četiri palete. Skupština zahtijeva minimalnu kvalifikaciju i može se obaviti ručno koristeći minimalni skup alata.

Nuance: za pomicanje paleta s instalacijom i dalje treba opterećenje. Njihova ukupna težina iznosi 860 kg.

PMSF-1

Ovo je naziv mobilne jedinice za filtriranje koje proizvodi domaći JSC SovPlym. Uređaj je sposoban filtrirati čestice veće od 0,1 mikrona i namijenjen je prvenstveno za upotrebu kod zavarivanja.

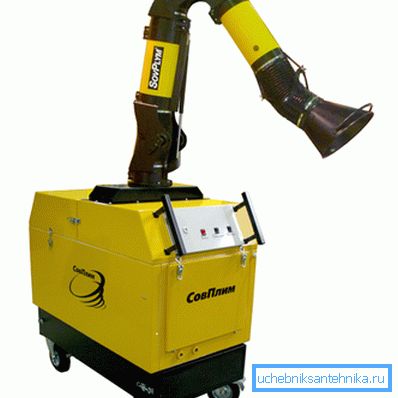

Mobilni filtar PSMP.

Instalacijske upute za uređaj su vrlo jednostavne:

  1. Postavlja se blizu mjesta zavarivanja.
  2. Pokretno zvono smješteno je neposredno iznad šavova.
  3. Ventilator je uključen prekidačem na prednjoj ploči.

Što je s karakteristikama?

parametar vrijednost
Električna energija 1100 vata
produktivnost 1200 m3 / h
Filtrirana površina 15 m2
težina 200 kg
Razina buke 75 dB
Napajanje 220 V
Dimenzije šasije (bez nape) 650x1300x1005 mm

Jedinična cijena je 165.000 rubalja.

MDB kazeta filtar

Ovo nije neovisni uređaj za filtriranje i ventilaciju - samo je za njega filtar s kasetom, proizveden od SovPlym, koji nam je već poznat.

Zanima nas mehanizam rada i, što je najvažnije, samo-čišćenje.

Uređaj za filtriranje kazeta.
  • Kontaminirani zrak ulazi kroz usisni ulaz 1 i nakon prolaska ugrađenog prekidača iskre, usmjeren je na filter uloške 2.

Zanimljivo: ploča za raspodjelu zraka raspodjeljuje protok preko cijele površine filtera, uklanjajući situaciju kada su neka od njih zagađena brže od ostalih.

  • Prethodna zračna kaseta se ispušta kroz cijev 6.
  • Mehanizam samočišćenja je kratkotrajna opskrba komprimiranim zrakom kroz ventil 3. Impuls kuca nakupljenu prašinu sa zidova kazete; ulazi u bunker 4 i dalje u kolektor za prašinu 5.

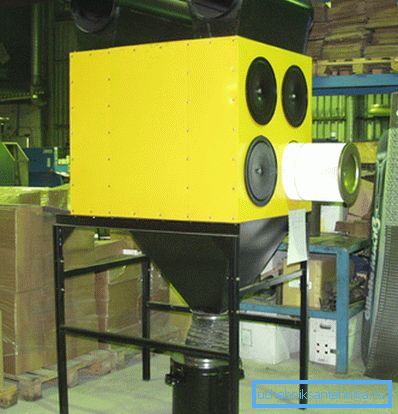

Na fotografiji - filtar s djelomično uklonjenom kasetom.

zaključak

Razmotriti ćemo naše poznavanje ove klase opremljenih ventilacijskih uređaja (vidjeti i članak Ventilacija višekatnice: značajke uređaja i održavanje).

Više informacija o modernom sustavu filtriranja nudi videozapis u ovom članku. Sretno!
