Sustav kućnog ventilacije: kako postići udobnost uz

Bez normalne cirkulacije zraka u stambenim prostorima, nemoguće je stvoriti ugodnu mikroklimu za život. Pravilno projektirani i ugrađeni ventilacijski sustavi privatne kuće mogu stabilizirati razinu vlažnosti, normalizirati temperaturu i ukloniti štetne nečistoće koje proizlaze iz ljudske aktivnosti.

Unatoč prividnoj složenosti, te inženjerske mreže mogu biti dizajnirane vlastitim rukama. Upute u nastavku pomoći će vam.

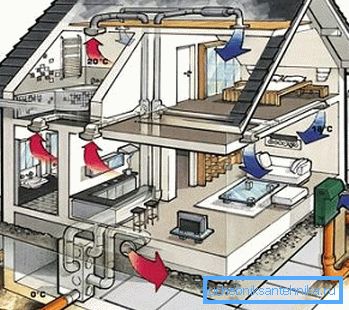

Ventilacijski sustav - jedna od najvažnijih inženjerskih mreža kod kuće

Vrste ventilacijskih sustava

prirodni

Ova vrsta ventilacije funkcionira zbog pada tlaka između usisa i izlaza. To stvara prirodni nacrt zraka bez upotrebe električnih ventilatora.

Ova vrsta inženjerske mreže koja se razmatra je pogodna za kuće od sljedećih materijala:

  • drvo;
  • opeke;
  • betonski blokovi (uključujući stanični);
  • proširena glina;
  • Adobe;
  • spremni monolitni betonski elementi.
Pojednostavljen prirodni raspored ventilacije

obavezan

Pomoću posebne opreme omogućuje ne samo organiziranje učinkovitog protoka zraka već i filtriranje ulaznog toka, kao i osiguranje njegovog grijanja zbog oporavka topline u posebnoj jedinici.

Prisilna ventilacija je potrebna u zgradama podignutim od sljedećih materijala:

  • polistirenske betonske ploče;
  • višeslojni elementi s unutarnjom izolacijom;
  • kuće izgrađene na okviru (kanadske) tehnologije.
U foto - prisilnoj ventilaciji s rekuperatorom topline

kombinirana

U tom je slučaju izgrađena prirodna ventilacija, a prisilna ekstrakcija (instalacija ventilatora) osigurana je samo u odvojenim prostorijama, gdje uobičajeni potisak ventilacijskih kanala nije dovoljan da bi osigurao ugodnu mikroklima ili stvorila sigurno životno okruženje.

Ove sobe uključuju:

  • kuhinja;
  • sanitarni blokovi;
  • tehnički i pomoćni objekti (kotlovnice, prostorije za generatore itd.).

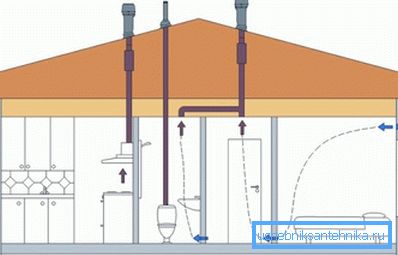

Shema kombiniranog ventilacijskog sustava

Izračunavanje

Proces samopostavljanja ventilacije u kući je jednostavan. Međutim, za normalni rad, potrebno je pravilno provesti sve potrebne proračune inženjeringa.

Da bi se odredili potrebni parametri zračnog kanala, treba uzeti u obzir sljedeće čimbenike:

  • broj ljudi koji su stalno u prostorijama kuće, kao i količina zraka u stambenim i nestambenim prostorima;
  • prisutnost kućanskih aparata koji zahtijevaju rad zraka ili koji emitiraju tvari štetne za ljude tijekom njihovog rada;
  • broj i značajke dizajna elemenata grijanja, koji također utječu na unutarnju klimu.
Neovisno projektiranje ventilacije je prilično teško.

Savjet! Vrlo je teško izraditi točan izračun potrebnog volumena čistog zraka i sukladno tome parametri ventilacijske mreže. Bolje je povjeriti ovu tvrtku organizaciji projekta ili poduzeti postojeće projekte modela kao temelj i mijenjati ih, prilagođavajući ih postojećim uvjetima.

Nezavisna instalacija ventilacije

Opći zahtjevi

Kako bi projektirana ventilacija u privatnoj kući bila što učinkovitija rješavati zadane zadatke, prilikom raspoređivanja moraju se pridržavati sljedećih zahtjeva:

  • osigurati prisustvo zračnih kanala za pristup svježem i uklanjanju ispušnog zraka u svim prostorijama bez iznimke (pogotovo ako su oni opremljeni zapečaćenim plastičnim prozorima);
  • u sanitarnim prostorijama potrebno je instalirati ventilatora za ispuštanje, koji počinju istodobno raditi s uključivanjem električne rasvjete;
  • u kuhinji je poželjno osigurati kombinirani sustav ventilacije: ispušni ventil s električnim ventilatorom iznad peći i običnim kanalom pod stropom;
  • preporučljivo je osigurati protok svježeg zraka kroz posebno opremljene kanale ispod prozorskih prozora ili u okvirima prozora;
  • Prilikom ugradnje peći i kamina na drvo potrebno je voditi računa o dodatnoj opskrbi svježeg zraka, budući da otvoreni plamen troši veliku količinu kisika.

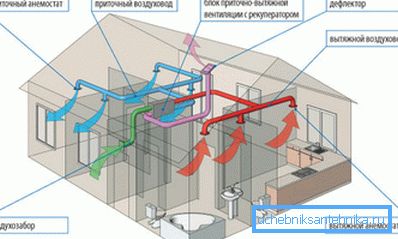

Prilikom ugradnje ventilacije, morate se pridržavati zahtjeva SNiP-a

prirodni

Protok zraka u prostoriji prirodno dolazi kroz sljedeće strukturne elemente zgrade:

  • lišće prozora ili otvori prozora;
  • vrata;
  • posebno opremljeni ventilacijski kanali.

Sustav ventilacije u stambenoj zgradi osigurava spajanje cjevovoda u stanu na zajedničku osovinu koja završava na tehničkom katu i stvara potrebu za uklanjanjem zraka iz prostorije.

Prilikom ugradnje prirodnog ventilacijskog sustava u privatnu stambenu konstrukciju, potrebno je osigurati ispušni kanal, čiji gornji rez mora se podići barem jedan metar iznad razine krova. Osim toga, minimalna razlika u visini između otvora za otjecanje i pražnjenje treba biti oko 5 metara. Samo u ovom slučaju će se stvoriti potreban pada tlaka kako bi se osiguralo uklanjanje zraka.

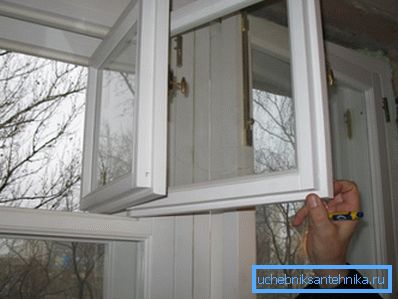

Flap - dio prirodnog ventilacijskog sustava

Osim gore navedenih značajki, ventilacijski sustavi za privatnu kuću, koji koriste načelo prirodnog protoka zraka, moraju ispunjavati sljedeće uvjete:

  1. Minimalna površina poprečnog presjeka glavnog izlaznog kanala ne smije biti manja od 100 četvornih metara. centimetara. Specifična vrijednost ovisi o području kuće, broju soba, korištenoj opremi i mnogim drugim čimbenicima.
  2. Preporučljivo je ostati na okruglom obliku ispušne cijevi., jer je prema poznatim fizičkim zakonima sila otpornosti na kretanje zraka izravno proporcionalna opsegu kanala.
  3. Ako je ispušna osovina montirana iz cigle ili betonskih blokova, treba paziti da se unutar njega ne pojavi mort i druge prepreke što pogoršava vuču.. Najbolje je rješenje instalirati posebnu pocinčanu cijev unutar ovog kanala. Njena cijena neće znatno povećati procijenjeni trošak izgradnje, a učinkovitost rada neće vas žaliti odlukom.
  4. Dizajn izlaznog zračnog kanala mora omogućiti mogućnost povremenog održavanja.. Ispitni otvori s poklopcima bit će neprocjenjivi u tome.
  5. Gornji rez ventilacijske osovine mora biti opremljen s deflektorom koji ga štiti od vjetra, oborina, kao i stranih predmeta koji dolaze iznutra.. Osim toga, za povećanje ili smanjenje volumena ispušnog zraka preporuča se postavljanje ventila koji se može ručno ili automatski podesiti.

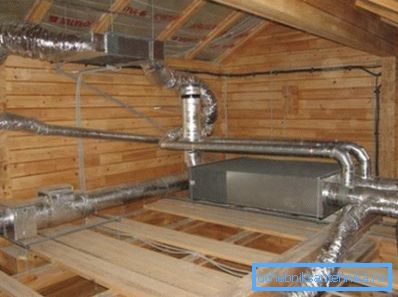

Spremni kanalni sustav u privatnoj kući

Savjet! Na kraju instalacije, nemojte zaboraviti provjeriti rad ventilacije. Da biste to učinili, trebate donijeti novinsku traku duljine od 20 cm i širinu od 2-3 cm do rešetke za ventilaciju. Ako se pričvršćuje na rupu, zrak je prisutan i ventilacija će uspješno obavljati svoje funkcije.

obavezan

Shema ventilacijskog sustava u privatnoj kući, koja uključuje ugradnju ventilatora za usisavanje i pražnjenje, kao i jedinice za povrat topline, najučinkovitija je i štedi značajnu količinu novca za grijanje kuće.

Takav sustav ventilacije omogućuje zagrijavanje ulaznog zraka zbog izlaznog tijeka i sprječava miješanje. A prisutnost filter elemenata sprječava prodor prašine i štetnih nečistoća u prostoriju.

Sljedeća oprema dio je ventilacijske mreže s prisilnim strujanjem zraka:

  • filteri za čišćenje zraka;
  • uređaji za zagrijavanje ulaznih tokova;
  • ventilatora za usisavanje i ispuštanje;
  • jedinica za povrat topline;
  • sustav elektroničkog upravljanja mrežom.

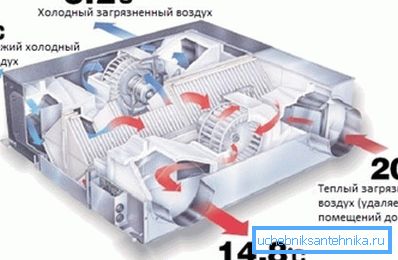

Shema rekuperatora topline

Prije kupnje potrebnih uređaja, morate izvršiti nekoliko pripremnih koraka:

  1. Izračunajte volumen zraka koji se koristi za ventilaciju.
  2. Odaberite mjesto za instalaciju opreme. To može biti podrum ili potkrovlje, kao i spremište, spremište i tako dalje. Pazite na odsutnost vlage koja može prouzročiti propuštanje elektronike ventilacijske opreme.
  3. Odlučite o mjestu ugradnje usisnih i ispušnih otvora. Oni bi trebali biti smješteni daleko jedni od drugih kako bi se spriječilo usisavanje ispušnog zraka u ventilaciju.

Savjet! Ventilacijski sustav, kao i druge složene inženjerske mreže, zahtijeva periodično održavanje. Stoga, prilikom odabira mjesta za ugradnju, provjerite jesu li važni dijelovi i sklopovi dobili neometan pristup.

Radni nalog

Slijed djelovanja za projektiranje ventilacijskog sustava privatne kuće je kako slijedi:

  1. U vanjske stijenke stana izrađuju se rupe za ugradnju mlaznica kroz koje su povezani zračni kanali za usisavanje i uklanjanje zraka.
  2. Montažne mlaznice moraju imati vanjske zaštitne rešetke s nepovratnim ventilima. Ovi uređaji spriječiti ulazak malih predmeta, insekata i vodenih para u cjevovode. Prije ugradnje dijelova, preporuča se omotavanje izolacijskog materijala koji sprečava zamrzavanje tijekom zimskog perioda i smanjuje buku tijekom rada ventilatora.

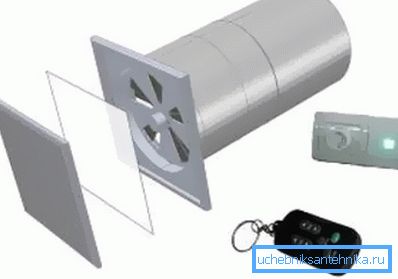

Ulaz ventilacijskog sustava s ventilatorom
  1. U odabranoj sobi nalazi se ventilacijska jedinica.
  2. Ulazni i izlazni priključci priključeni su na glavni modul pomoću kanala. U teško dostupnim mjestima dopuštena je upotreba fleksibilnih dijelova od višeslojne folije. Pričvršćivanje elemenata međusobno je napravljeno uz pomoć stezaljki. Osim toga, moguće je kombinirati kanale za zrak iz plastike i metala, kao i koristiti dijelove kvadratnih i pravokutnih sekcija.
  3. U istoj fazi dolazni i odlazni kanali preusmjereni su na sve prostorije. Kako bi se izbjegle vibracije tijekom rada, preporuča se pričvrstiti zračne kanale na pod, strop ili zidove uz pomoć posebnih zagrada. Ako je potrebno, koristite čaše, adaptere i ostale dijelove.

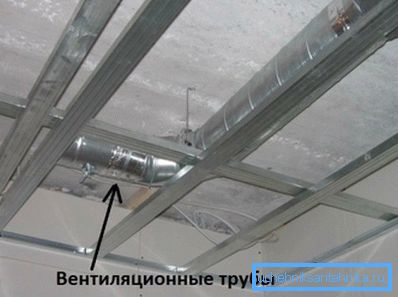

Primjer instalacije cijevi u spuštenim stropovima
  1. Najprikladnija i najprikladnija mogućnost je ugradnja zračnih kanala u spuštene stropove. Istodobno, poželjno je postaviti ulazne i ispušne otvore na suprotnim krajevima prostorije.
  2. Oprema za kontrolu ventilacijskog sustava mora biti smještena na prikladnom mjestu. Također možete instalirati automatski sustav koji samostalno mijenja parametre opreme, na temelju informacija dobivenih od vanjskih senzora.

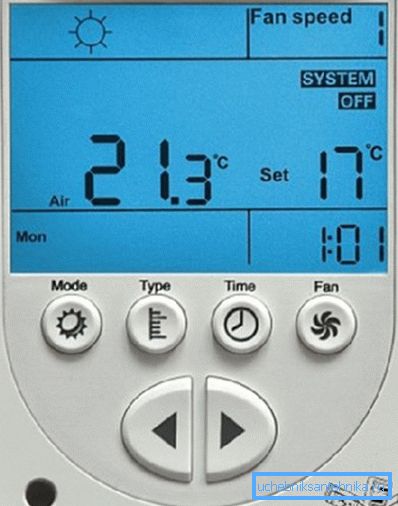

Upravljačka jedinica ventilacije

zaključak

Ventilacijski sustav u privatnoj kući važna je inženjerska mreža, čije uređenje, iako zahtijeva određenu količinu znanja i vještina, vrlo je izvedivo i neovisno.

Više o svim nijansama ovog procesa možete saznati iz videozapisa u ovom članku.
