Sustav ventilacije uređaja - imenovanje, osnovni i dodatni
Živeći u prirodi, praktički ne razmišljate o ventilaciji, ponekad je dovoljno da kuća izrađuje najjednostavniju konstrukciju. Još jedna stvar je kada morate provesti radno vrijeme u gradskim uredima, čiji prozori gledaju na cestu. U tom slučaju, otvaranje prozora ne samo da ne daje pristup svježem zraku, nego, obrnuto, samo otežava atmosferu u sobi.
imenovanje
Danas je nemoguće zamisliti bilo kakvu proizvodnju bez ventilacije, kao i prostorije u stanu ili kući.
Njezina je upotreba prilično opsežna, a oprema, iako različita u različitosti, ali u stvarnosti se sastoji od tri glavne skupine koje su uključene:
- stvaranje protoka zraka;
- obrada zraka;
- raspodjela zraka u cijelom prostoru.
Osim toga, trebalo bi identificirati dodatne komponente za ventilacijske sustave koji se mogu smatrati sastavnim dijelom, što može negirati nuspojave rada:
- protupožarne zaklopke;
- toplinska izolacija;
- prigušivači.

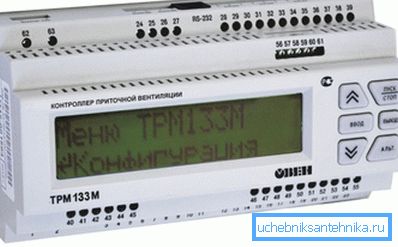

Savjet: svi složeni ventilacijski sustavi moraju biti opremljeni automatizacijom.
struktura
Oprema ovisi o vrsti ventilacije. Na primjer, unos se sastoji od elemenata koji:
| Stvorite zračne struje | Glavni element svih mehanizama je ventilator, koji može biti različit i koji se koristi za takve ventilacijske sustave:
Uz njihovu pomoć moguće je izraditi zračne zavjese, a mogu se postaviti na krovove i ventilacijske kanale. |
| Procesni zrak | Ovi sustavi mogu biti odvojeni i dio većih mehanizama:
|
Za raspodjelu protoka zraka pomoću sljedećih dijelova ventilacijskih sustava:
- Distributeri zraka:
- mlaznice s mlaznicama;
- rešetka;
- perforirane ploče;
- stropne svjetiljke;
- utorima.
- Zračni kanali.
- Uređaji za regulaciju i zaključavanje ventila, dijafragme.

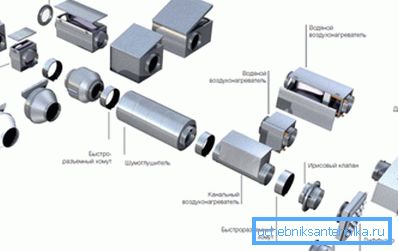

Glavni elementi ventilacijskog sustava
Kao i kod svakog dizajna, njegovo pravilno djelovanje mora biti osigurano svojim pojedinačnim elementima, koji mogu funkcionirati samostalno ili se sinkronizirati s ostatkom automatizacije:
- Rashladna ventila za zrak Prvi prihvaća čist zrak koji dolaze izvana, cijena ovisi o veličini i materijalu. Najčešće je pravokutni ili okrugli, također su ovalni ili običajni. Njihova je zadaća ne samo dekorativna nego i praktična - za zaštitu ventilacijskog sustava od raznih zagađivača, kao i oborina.
- Zračni ventil Namijenjen je za upravljanje protokom zraka i sprječava ulazak vanjskog zraka u sustav ako je isključen. Posebno je potrebno tijekom hladne sezone, inače zamrzavanje zraka i snijega će pasti u kuću i stan. Možete ga jednostavno instalirati vlastitim rukama.
Najčešće, u sustavima ventilacije svježeg zraka, ventil se sinkronizira na ventil pomoću električnog pogona, automatizirajući njegovu kontrolu. Ako se grijač uključi - ventil se otvara, kad se isključi - zatvara se.
- Filtar za zrak važan element sustava, štitići ga od pahuljica, prašine, insekata i prljavštine. Tipično se koristi grubo sredstvo za pranje, sposobno za hvatanje čestica veličine manje od 10 mikrona. Filtarski materijal u ovom slučaju je akril. Ako je potrebno, povećajte zaštitu provjetravanja gradnje preporučuje se ugradnja fine filtar koji odgađa čestice veličine do 1 mikrona, kao i ekstremno fini filteri koji ne dozvoljavaju da čestice padnu na 0,1 mikrona.

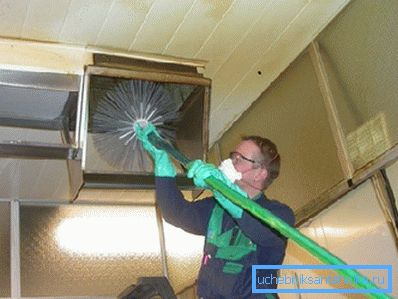

Savjet: pratite uređaj i očistite ga od ostataka i prašine svaki mjesec.
Preporučujemo ugradnju osjetnika tlaka za dijagnosticiranje filtra koji može pratiti razliku tlaka zraka na ulazu i izlazu ventilacijskog sustava.
- ventilator koristi se u svim sustavima prisilne razmjene zraka i statičkom pritisku u ventilacijskom sustavu. Ona ima dva glavna parametra - količinu zraka i pritisak. Po dizajnu, mogu biti aksijalni i centrifugalni.
Prvo je dobilo odobrenje kupaca zbog svoje pouzdanosti i visokih performansi. Nedostatak je taj što oni stvaraju nizak ukupni tlak, zbog čega se brzina protoka zraka u navojnim kanalima značajno smanjuje. U tom slučaju, preporučujemo korištenje radijalnih modela ventilatora koji mogu stvoriti visoki tlak.
Savjet: najnoviji modeli europskih proizvođača ventilacijske opreme zadovoljavaju niske šumove i male dimenzije.
- Kanali za zrak dizajniran za distribuciju tretiranog zraka kroz zgradu nakon što napusti prigušivač.
Ujedinjeni su u mreži koja se sastoji od:
- okreće;
- adapteri;
- Tees.
Njihov odabir čine:
- područje presjeka - ovisi o potrebnoj razmjeni zraka, koja se određuje izračunom, kao i na maksimalnoj određenoj brzini zraka;
- oblik - okrugli ili pravokutni, manje ovalni;
- krutost - fleksibilna, polu-fleksibilna i krutih.
Savjet: tijekom rada, treba poštivati dopuštenu brzinu u ventilacijskom sustavu, inače će kanal postati izvor buke.
Čvrsti kanali za zrak su izrađeni od pocinčanog lima, mogu biti pravokutni ili okrugli. Za određene uvjete mogu proizvesti nehrđajući čelik.
Polu-fleksibilni i fleksibilni zračni kanali izrađeni su od višeslojne aluminijske folije, oni su okrugli u presjeku, što je olakšano okvir od čelične žice, uvijen u spiralu. Ovaj dizajn je pogodan za transport, jer se može sklopiti "harmonika".
Nedostatak je visoka aerodinamička otpornost zbog neravne unutarnje površine, pa se trebaju koristiti na projektima male dužine.
dodatni
| grijači |
|
| hladnjaci |
|
| povratnik | Dizajniran za miješanje dva struja zraka - dolaze izvana i vraćaju se iz sobe. Pomaže smanjiti troškove grijanja vode tijekom hladne sezone i smanjiti temperaturu zraka u vrućem vremenu. |
| prigušivač | Potreban dio ventilatora koji kontrolira razinu buke kako bi povećala udobnost u prostoriji za rad ili odmor. Izvor buke u ventilatoru je bilo koji oscilatorni pokret:
Prigušivači zvuka podijeljeni su na:
Njihova glavna prednost je površina, obložena materijalom koji apsorbira zvuk. |
zaključak
Prilikom projektiranja ventilacijskog sustava potrebno je razumjeti ne samo svoju svrhu već i uređaj. Zatim će biti lakše znati gdje, što i gdje elementi za instalaciju, i za što će se koristiti u budućnosti. Uobičajeno, možemo povezati neke od njih s glavnim, a drugima dodatnim.
Videozapis u ovom članku pomoći će vam da pronađete dodatne informacije o ovoj temi.
