Vatrogasna ventilacija: uređaj, regulatorni zahtjevi,

Što bi trebalo biti moderna protupožarna ventilacija? Koji se elementi koriste u njegovom dizajnu i konstrukciji? Postoje li neki regulatorni dokumenti koji upravljaju njezinom strukturom?

Pokušajmo odgovoriti na ta pitanja.

zadaci

Za početak, doznajemo kakve bi probleme s ventilacijom trebao raditi u slučaju požara (vidi i članak Umetci za ventilaciju: glavne sorte i njihove osobitosti).

Zapravo, postoje tri.

• Potrebno je spriječiti širenje požara između soba na ventilatorskim kanalima.. Stalno vučenje, vrući zrak i veliki broj proizvoda nepotpunih izgaranja mogu uzrokovati sekundarne požare u zgradi.

Međutim: većina žrtava vatre nisu žrtve visokih temperatura, već dim prostorija. Nedostatak vidljivosti je dezorijentiran, a spaljivanje kisika i nakupljanje proizvoda izgaranja brzo dovode do gubitka svijesti.

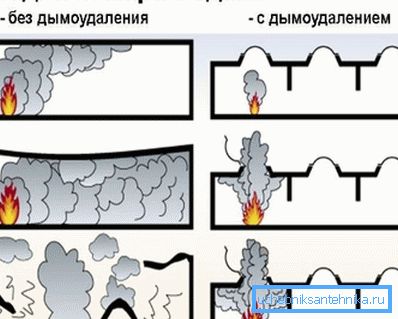

• Stoga drugi zahtjev: požarna ventilacija mora osigurati brzo i učinkovito uklanjanje dima i proizvoda izgaranja. Zadatak je složen činjenicom da se obično zagrijavaju na visoke temperature.
• Pored toga, ljudi u procesu evakuacije trebaju svjež zrak. Dakle, ne samo da trebamo pušiti dim, već i prisilnu ventilaciju.

Vrednovani zahtjevi

Osnovni zahtjevi protupožarne sigurnosti za ventilaciju navedeni su u priručniku 13.91 do SNiP 2.04.25-91. Označite ključne točke dokumenta.

Ako je soba podijeljena vatrometom, ventilacija se montira zasebno za svaki odjeljak.

Opća vatrogasna (izvanredna) ventilacija može biti za:

1. Stambeni, javni i administrativni prostori;
2. Proizvodni objekti kada su smješteni na najviše tri kata;
3. Skladišta i skladišta kada su postavljeni na najviše tri kata;
4. Skladišta, spremišta i industrijski objekti smješteni u zasebnoj zgradi od jedne etaže i imaju samo vrata izvana.
5. Kupaonice, kupaonice, praonice i druge prostorije za kućanstvo.

Soba u kojoj veliki broj ljudi trajno ili privremeno mora biti isporučen s odvojenim kanalom.

Za proizvodna područja u kojima mogu nastati eksplozivne smjese, ventilacija se također obavlja odvojeno. Kapacitet ventilacije treba osigurati barem jednu izmjenu zraka po satu.

Međutim: ako je visina sobe veća od 6 metara, može se ograničiti na 6m3 po kvadratnom metru.

U prostorijama u kojima uvjeti proizvodnje mogu dovesti do stvaranja zapaljivih i eksplozivnih mješavina, zračni otvori ispušne ventilacije nalaze se ne manje od 40 centimetara od razine stropova. S vjerojatnošću nakupljanja detonacijskog plina (mješavine vodika i zraka), udaljenost se smanjuje na 0,1 m (za sobe s visinama iznad 4 m, to je 0,025 visina, ali ne više od 0,4 m).

Uklanjanje dima treba predvidjeti za:

• Iz hodnika i hodnika industrijskih, administrativnih i kućanskih objekata s visinom od više od 26,5 metara.
• Od hodnika preko 15 metara bez svjetlosnih prozora.
• Iz hodnika stambenih zgrada na 10 katova i više s dječjim stubištima.

Pored gore navedenog dokumenta, propisi za zatvaranje ventilacije u slučaju požara propisani su u točki 12.4 SNiP 41-01-2003:

1. U slučaju požara zaustavlja se rad prisilne ventilacije za sve prostorije, osim za prisilnu isporuku zraka do evakuacijskih hodnika i vratila dizala.
2. Odspajanje se može izvesti i potpunim uklanjanjem snage s prekidača i pojedinačnim upravljačkim krugom za svaki sustav.

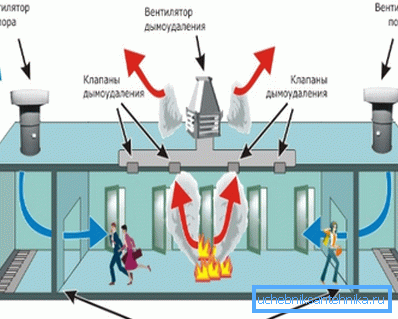

Kako to radi

Kako se provode sve gore navedene zadaće ventilacijskog sustava?

1. Pri primanju signala detektora (uređaji koji procjenjuju temperaturu ili prozirnost zraka) u standardnom sustavu ventilacije, ventilatori se isključuju i ventili su aktivirani, potpuno blokirajući njegov rad.
2. Istodobno se otvaraju ventili u sustavu za uklanjanje dima; ventilatori - ispuhivači su pogonjeni. Izlazi iz proizvoda izgaranja počinje.
3. Paralelno s pumpanjem zagađenog zraka u osovine dizala i izlazne putove, isporučuju se velike količine čistog uličnog zraka.

Glavni tehnički problemi koji mogu nastati tijekom rada takvog sustava su vrlo predvidljivi. Pri visokim temperaturama evakuacijskih produkata izgaranja, pocinčani ventilacijski kanali s tankim zidovima mogu se deformirati s curenjem; plastični dijelovi ventilatora brzo će postati neupotrebljivi ako se pregrijavaju.

Stoga upute:

• Protupožarni kanali izrađeni su od crnog čelika debljine 1,2 milimetara.

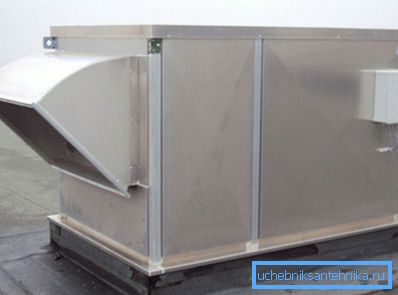

• Svi ventilatori i protupožarni ventili za ventilacijske sustave izrađeni su od materijala otpornih na toplinu.

glosar

Upoznajmo neke od pojmova i definicija povezanih s protupožarnim sustavima ventilacije.

Zajednička terminologija

Taktička ventilacija u požaru relativno je nova tehnologija, koja uključuje korištenje snažnih mobilnih navijača za stvaranje protoka zraka u gorućoj zgradi. Ciljevi su identični onima opisanim gore - uklanjanje proizvoda izgaranja i opskrbu svježim zrakom kako bi se evakuirali ljudi i osigurali siguran rad vatrogasne brigade.

Vatre pod kontrolom ventilacije su požari s viškom gorivih materijala i ograničen protok kisika kroz ventilacijske kanale. Za gašenje, često je dovoljno da potpuno blokira rad ventilacijskih kanala.

oprema

Proučit ćemo neke elemente protupožarnih ventilacijskih sustava.

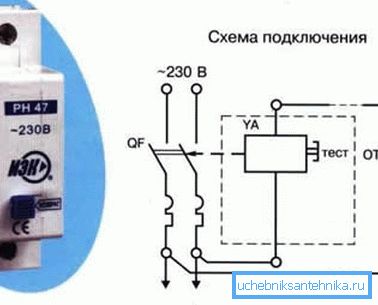

Neovisno oslobađanje je elektromagnetski uređaj koji daljinski isključuje napajanje ventilatorima na signalu iz ručnog terminala. Takva shema za onemogućavanje ventilacije u slučaju požara omogućuje ručno rad s senzorima.

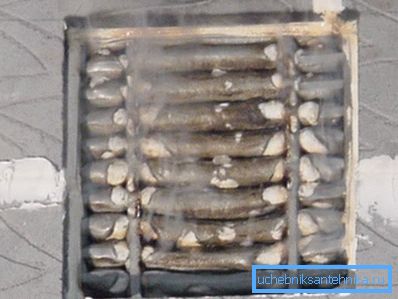

Vatrootporne rešetke su uređaji za jednokratnu uporabu koji zaustavljaju cirkulaciju zraka u ventilacijskim kanalima kod pregrijavanja. Kako se njihov rad provodi?

Rebra rebra (lamele) su tanke obloge natrijevog silikata. Kada se zagrijava iznad 100 stupnjeva, mineralna baza počinje brzo povećavati volumen, puniti lumene i potpuno zaustaviti kretanje proizvoda izgaranja. Ograničenje otpornosti na vatru rešetke je 45-120 minuta.

Unatoč jednostavnom dizajnu, cijena proizvoda je prilično visoka: okrugla rešetka promjera 100 milimetara košta 3-3,5 tisuća rubalja kupcu.

Instalacija je jednostavna:

1. Rešetka se montira u pripremljeni otvor u kanalu.
2. Njegov okvir je fiksiran s otporno na toplinu silikonskog brtvila ili cementnim mortom.

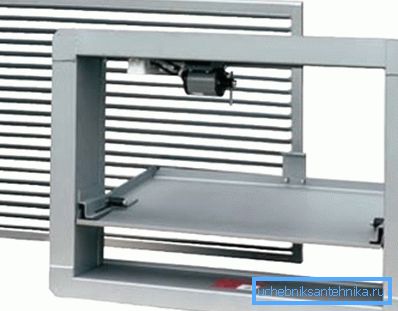

Za razliku od rešetke, požarna zaklopka za ventilaciju može se pokrenuti više puta.

Što bi mogli biti uređaji?

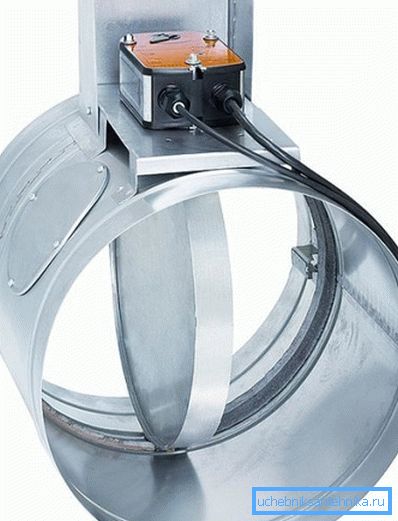

• Normalno otvoreno (prozračivanje u slučaju požara).

• Normalno zatvoreno (otvaranje kanala za uklanjanje dima).
• Dvostruko djelovanje (zatvaranje u slučaju požara i otvaranja nakon gašenja za uklanjanje izgaranja).

Načelo rada je jednostavno i čisto: poklopac u jednom od položaja potpuno se preklapa s kanalom ventilacije. Kako i kako se može pokrenuti?

zaključak

Naravno, u našem minijaturnom pregledu uveli smo čitatelja na samo mali dio rješenja koja su korištena u projektiranju ventilacijskih sustava.

Video u ovom članku, kao i obično, ponudit će mu pozornost na dodatne informacije o dimnoj ventilaciji. Sretno!
