Ventilacija industrijskih objekata: zadaci, vrste i značajke

Stvaranje ugodnih uvjeta na radnom mjestu ne samo da doprinosi porastu produktivnosti rada, nego je i obvezni zahtjev sanitarnih vlasti. Stoga su ventilacijski sustavi za industrijske prostore važni kao i normalna rasvjeta i mreže za centralno grijanje.

Njihova instalacija, s obzirom na složenost, ne može se obaviti ručno, međutim, razumijevanje načela razvoja, dizajna i operacije vjerojatno neće biti suvišno.

Potrebna je kvalitetna ventilacija kako bi se osigurali udobni radni uvjeti.

Uređaj ventilacije industrijskih kompleksa

zadaci

Ventilacija i klimatizacija industrijskih objekata provodi se pomoću složenih inženjerskih sustava koji osim zračnih kanala sadrže i dodatnu opremu: ventilatore, filtre, rekuperatore, grijače, hladnjake i tako dalje.

Bez obzira na vrstu proizvodnje, područje radionica i razinu onečišćenja zraka, ventilacijski sustav treba obavljati sljedeće zadatke:

  • osigurati radnike čistim i svježim zrakom;
  • ukloniti prašinu i mirise iz sobe;
  • filtriraju štetne nečistoće koje mogu nastati tijekom određenih tehnoloških operacija.

Za razmjenu zraka u industrijskim radionicama koristi se prirodna i mehanička ventilacija, dizajnirana prema SNiP 41.01-2003.

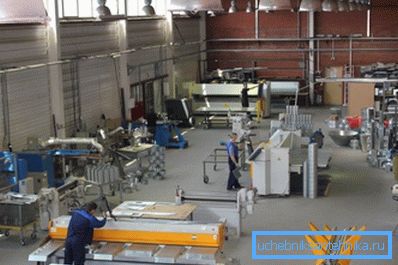

U foto - radionici, opremljen modernim sustavom ventilacije.

Osim udobnog zračnog prostora, projekt ventilacije industrijskih objekata trebao bi težiti postizanju stvaranja prihvatljive temperature za rad. Također je predviđeno regulatornim dokumentima koji reguliraju sanitarne uvjete radionica u tvornicama i mlinovima.

Obratite pažnju! U proizvodnji određenih vrsta proizvoda (na primjer, lijekovi ili proizvodi rafiniranja nafte) mogu se otpuštati tvari opasne za ljudsko zdravlje. U tom slučaju ventilacijski sustav mora osigurati brzo i učinkovito uklanjanje.

Načela dizajna

Izračun ventilacije proizvodnih prostora treba provoditi samo visoko kvalificirani inženjeri. Potrebno je uzeti u obzir prirodu proizvodnje, prostor prostorije, broj radnika, klimatske uvjete i mnoge druge parametre.

Ipak, svaki sustav industrijske ventilacije izgrađen je na temelju sljedećih načela:

  1. Bilo koji sustav ventilacije sastoji se od ispušnih i usisnih uređaja, zračnih kanala i opreme koja stvara udobnu unutarnju mikroklima (grijači zraka, klima uređaji, stabilizatori vlage i tako dalje).

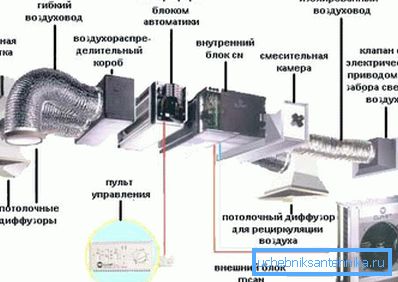

Industrijski sustav ventilacije je zbirka velikog broja različitih opreme.
  1. Obavezna komponenta ventilacije industrijskih objekata je oprema koja uklanja prašinu, aerosole i plinove iz zraka, koji su rezultat rada procesne opreme.
  2. Neke industrije (lijekovi, visoko precizna elektronika) zahtijevaju posebne okolinske uvjete. U ovom slučaju, dodatne komponente su uključene u sustav ventilacije (na primjer, posebni filtri ili snažni klima uređaji).
  3. Upute za uporabu za određene vrste opreme osiguravaju da se dijelovi radionica u kojima se mogu pojaviti opasni plinovi trebaju biti opremljeni posebnim odvodnicima koji se odvajaju od opće trgovinske mreže.

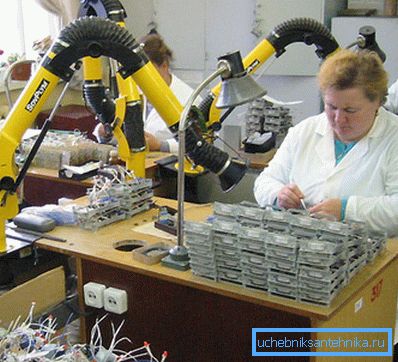

Svako radno mjesto može biti opremljeno osobnim ispušnim poklopcem.
  1. Dio sustava za razmjenu zraka su uređaji koji obavljaju sanitarnu i higijensku kontrolu ventilacijskih sustava industrijskih objekata. Ovisno o očitanju tih ili drugih senzora, spojen je dodatna oprema koja čisti zrak ili uklanja štetne nečistoće.
  2. Pri projektiranju industrijskih ventilacijskih mreža uzima se u obzir takav parametar kao i cijena njihovog rada. Poželjno je da se vrući zrak koji napušta sobu koristi u izmjenjivačima topline, a hladni zrak se koristi za hladenje strojeva i druge opreme.

vrsta

Ovisno o izvršenim zadacima, industrijska ventilacija se dijeli na sljedeće tipove:

  1. Opća razmjena - pruža opću zamjenu zraka u prostorijama. Primjer je konvencionalni aksijalni ventilator umetnut u prozor ili zidni otvor. Snaga opreme odabire se na osnovi dionice i duljine kanala.
  2. Pojedinačna (lokalna) - čisti zrak izravno na radnom mjestu. To je ekstrakt koji uklanja štetne nečistoće, prašinu, dim i druge tvari koje mogu prouzročiti štetu ljudskom zdravlju.
  3. hitan - služi za hitno čišćenje zraka iz dima, plina ili drugih opasnih nečistoća. Zahtjevi za ventilaciju industrijskih objekata koji se koriste samo u hitnim slučajevima razlikuju se od općih standarda, i neće se ovdje razmotriti.

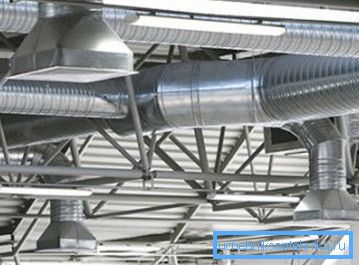

Alarmni sustav je dizajniran za najbrže uklanjanje dima.

Osim toga, prema načinu organiziranja protoka zraka industrijska ventilacija su:

  • prirodni;
  • mehanički.

S prirodnom shemom ventilacije, priliv i uklanjanje zračnih masa je zbog tereta koji proizlazi iz razlike temperature i tlaka izvan i unutar proizvodne sobe.

Učinkovitost takve ventilacije utječe:

  • temperaturna razlika između vanjske i unutarnje trgovine;
  • razlika u atmosferskom tlaku na podu prostorije za proizvodnju i izlaz ispušnog kanala;
  • brzinu kretanja zračnih masa na ulici.

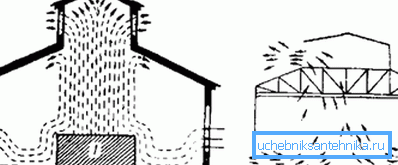

Shema prostorija za proizvodnju prirodne ventilacije

Prednosti prirodnog ventilacijskog sustava uključuju učinkovitost, ekološku prihvatljivost i bezobzirnost. Međutim, u određenim vremenskim uvjetima, njegova učinkovitost naglo pada.

Mehanička ventilacija nema takav nedostatak. Osim toga, može pomicati protok zraka na bilo koju udaljenost duž kanala bilo kojeg dijela i konfiguracije. Osim toga, u ovom slučaju moguće je ugraditi opremu koja obavlja zagrijavanje zraka, hlađenje, odvlaživanje, ovlaživanje, filtriranje i tako dalje.

Najčešće korištena kombinacija prirodnih i mehaničkih sustava ventilacije.

standardi

Norme ventilacije industrijskih prostora fiksiraju SNiP 2.04.05-91 i 41-01-2003. Prema tim dokumentima, ventilacijski sustav bi trebao biti instaliran u svim industrijskim prostorima bez iznimke, bez obzira na njihovu funkcionalnu svrhu, područje i broj ljudi koji rade u njima.

Snaga opreme mora biti takva da brzo čisti zrak u sobi u slučaju dima ili otpuštanja opasnih tvari.

Projekt industrijske ventilacije trebao bi biti proveden u strogom skladu s trenutnim regulatornim dokumentima.

Osim toga, dizajn treba uzeti u obzir sljedeće parametre:

  • soba funkcionalnost;
  • područje;
  • klimatski uvjeti;
  • prisutnost i količina onečišćujućih tvari;
  • vlažnost zraka;
  • temperatura unutar radionice;
  • sigurnost od požara i tako dalje.

Obratite pažnju! Glavni parametar koji treba uzeti u obzir jest stopa pružanja svježeg zraka svakom zaposleniku.

To je jednako 30 cu. metara po satu kada je prostor prostorije jednak ili manji od 40 četvornih metara. metara. U velikim industrijskim kompleksima standard se povećava proporcionalno.

Izračunavanje tehničkih značajki ventilacijskog sustava treba obratiti pozornost na sljedeće nijanse:

  1. Buka koju emitira sustav ventilacije ne bi smjela odoljeti u pozadini zvukova emitiranih strojnim alatima i tehnološkom opremom, inače je neugodno biti u radionici.
  2. Mreža za razmjenu zraka ne bi trebala dovesti do dodatnog onečišćenja zraka u proizvodnom području. To se često događa kada se dugo montiran sustav ne periodično čisti od prašine i drugih onečišćenja koja su se tamo nakupila.
Ventilacija ne smije biti izvor onečišćenja.

Ugradnja industrijske ventilacije

Odabir optimalne sheme

Suvremeno tržište inženjerskih sustava nudi veliki izbor različitih ventilacijskih sustava, koji omogućuju stvaranje najudobnijih uvjeta na radnom mjestu. Širok raspon uređaja koji se razlikuju po trošku i funkcionalnosti mogu zadovoljiti potrebe i najzahtjevnijeg kupca.

Prilikom projektiranja industrijske ventilacije potrebno je voditi brigu o stjecanju i instaliranju ne samo opreme za opskrbu koja opskrbljuje čistim zrakom u tvornicama, već i ispušnim sustavima koji uklanjaju zrak onečišćen od dima, prašine, štetnih tvari, a ponekad i od patogena s radnih mjesta.

Sustav ventilacije odabire se na temelju uvjeta proizvodnje.

Odabir određene vrste opreme izrađuje se pojedinačno, uzimajući u obzir značajke koje su svojstvene određenom industrijskom objektu.

Završeni ventilacijski sustav trebao bi biti:

  • ekonomičan;
  • djelotvorna;
  • pouzdan;
  • brzo doigravanje.

Čist i hladan zrak u radionici ne samo da ima blagotvoran učinak na performanse i raspoloženje zaposlenika, nego također produljuje vijek upotrebe procesne opreme i alata.

Također je ekonomski izvedivo prilikom izrade projekta koji će odmah osigurati uključivanje uređaja za stvaranje ugodne mikroklime u ventilacijskoj mreži, bez obzira na vanjske uvjete.

Savjet! Za upravljanje radnim parametrima ventilacijskog sustava, preporučuje se korištenje automatiziranih računalnih sustava koji mijenjaju određene parametre uzimajući u obzir podatke dobivene od vanjskih senzora. Tako je postignuta maksimalna učinkovitost i profitabilnost rada.

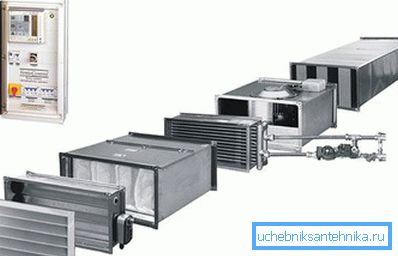

Kontrola opreme mora se obavljati posebnim elektroničkim uređajima.

Instalacija opreme

Kod postavljanja industrijskih ventilacijskih sustava potrebno je uzeti u obzir mnoge nijanse i značajke koje utječu na učinkovitost rada i trajnost strukture. Stoga, samo visoko kvalificirani stručnjaci s odgovarajućim znanjima i iskustvom trebaju instalirati pojedine elemente mreže razmjene zraka.

Također je važno odabrati odgovarajuća mjesta za ugradnju električne opreme: izmjenjivači topline, instalacije ventilatora, filtracijskih sustava i tako dalje.

U budućnosti, iz ove prostorije distribuiraju se kanali.

Ugradnja zračnih kanala

Ventilacijski kanali u industrijskim prostorijama obično su pričvršćeni na strop. Nakon toga, mogu se maskirati vješanjem dekorativnih ploča. U poslovnim prostorima preporuča se korištenje zračnih kanala od plastike ili bakra, koji imaju atraktivniju pojavu.

Kanali za zrak su pričvršćeni na strop prostorije

U suvremenoj gradnji koristi se dvije glavne vrste zračnih kanala:

  1. Tvrdi. Proizvedeno od višeslojnog aluminija, pocinčanog i stakloplastike. Od njih se ugrađuje gotovo cijeli sustav ventilacije. Za uređenje okreta koriste se konture, grane, posebni oblikovani dijelovi. Ako je namijenjeno transportu zraka koji sadrži agresivne nečistoće, potrebno je koristiti zračne kanale s povećanom debljinom stijenke.
  2. fleksibilan. Njihova je glavna svrha povezivanje pojedinih dijelova i usisnih otvora s glavnim kanalima. Često se fleksibilne aluminijske cijevi koriste za instaliranje lokalne ventilacije koja čisti zrak u blizini svakog radnog mjesta.
Priključci koji se koriste za osiguranje ventilacijskih kanala

Redoslijed ugradnje ventilacijskih kanala u prostorijama proizvodnje je sljedeći:

  1. Prije svega, trebali biste izračunati debljinu stijenke i presjek zračnog kanala. Zatim, na temelju tih podataka izračunava se težina svakog elementa ventilacijskog sustava. U nekim slučajevima nije moguće instalirati kvadratne kanale zbog nedostatka prostora. Ako ste suočeni s tom situacijom, preporučujemo da se odlučite za pravokutne kanale.
  2. Nakon toga, na mjestu montaže potrebno je odrediti mjesta pričvršćivanja zračnih kanala. To vam omogućuje da brojate broj zagrada i drugi potrebni hardver. Imajte na umu da instalirane montažne konzole trebaju isključiti oscilacije mrežnih dionica dugih duljina dok im zrak prolazi. Bolje je osigurati prekomjeran broj pričvrsnih elemenata koji mogu izdržati težinu kanala u slučaju povećanja opterećenja.
  3. Nakon fiksiranja glavnih kanala, instalira se pojedinačna mlaznica i usisni uređaji. U tom slučaju preporuča se uporaba fleksibilnih crijeva željenog dijela.
Postupak ugradnje ventilacijskog sustava

zaključak

Dizajn i ugradnja industrijskog ventilacijskog sustava je vrlo složen i zahtjevan proces. Završena inženjerska mreža mora u potpunosti biti u skladu sa strogim pravilima propisanim važećim propisima o gradnji.

Na to ne ovisi samo učinkovitost njegovog funkcioniranja, već i zdravlje, a možda i život radnika. Više o tom pitanju možete saznati iz videozapisa u ovom članku.
