Ventilacija prigušivača na vršnom prstu

23-05-2018
Ventilacija

Kakva je razina buke prihvatljiva za prozračivanje? Koji su navijači tiši? Postoje li načina da sustav ventilacije kao cjeline bude manje glasan? Pokušajmo odgovoriti na ta pitanja.

Je li moguće prozračivanje tiho? Bez sumnje.

norme

Počnimo s pravilima koja moraju biti u skladu s ventilacijskim sustavom.

Vrsta sobe Granice buke, dB
Bolnički odjeli, sanatorija, operacije 20
Dnevni boravak 25
Hoteli, uredi, ormarići 35
Školske nastave, auditorija, knjižnice 40
Proizvodni pogoni 50
Cafe, restorani, restorani 55
Trgovine, trgovački centri, željezničke stanice, sportske dvorane 60

Izvori zvuka

Što bi mogao biti uzrok širenja buke kroz ventilacijske kanale?

  • Zrak vrtjeti na lopatice rotora. Što je veća brzina - to je veća razina buke.

Napomena: na volumen utječu ne samo okretaji već i oblik lopatica. Njihova aerodinamička optimizacija može učiniti uređaj manje bučan s istim performansama.

  • Zakretanje ležaja u kućištu. Prije svega, to se odnosi na valjkaste ležajeve: pri malim brojevima okretaja oni se čuju mnogo bolje od običnih ležajeva.
Klizni ležaj u potpunosti rotira tiho.
  • Vibriranje neravnoteže rotora. Prenosi se na kućište ventilatora, zidove kanala i (s dovoljnom snagom i težinom) do glavnih struktura zgrade.
  • Konačno, izvor aerodinamičkog šuma pri određenoj brzini protoka može biti samo zrak koji se kreće kroz kanal.

Sveobuhvatne mjere

Dakle, što možete učiniti s vlastitim rukama za tihi rad ventilacijskog sustava?

obožavatelji

Prije instalacije ventilator se provjerava radi uravnoteženja rotora. Upute su vrlo jednostavne: rotor se nekoliko puta vrti rukom. Njegov ponovni zaustavljanje na istom mjestu govori o jasnoj neravnoteži; ako kotač zaustavi svaki put u novom položaju - balansiranje je normalno.

Što je brzina rotora niža u fiksnoj izvedbi, niža je razina buke općenito. Nedostatak okretaja se nadoknađuje mijenjanjem kuta napada lopatica, njihovog oblika, područja i, najvažnije, promjera rotora.

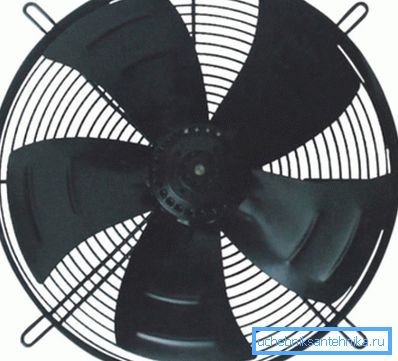

Veliki rotor s malim brojem okretaja je tiši od malog na velikom broju okretaja.

Kao što je gore spomenuto, poželjno je imati klizni ležaj. Ovdje, međutim, postoji jedan ulov: s istom izradom s istim valjkastim ležajem, u prosjeku ima manji resurs. Zbog toga su obožavatelji ispušnih i kanalnih kanala malo poznatih proizvođača sumnjiva kupnja: njihova je niska cijena nadoknađena dodatnim troškovima popravka ili zamjene u roku od godinu ili dvije.

Aksijalni ventilatori uglavnom su tiši od radijalnih ventilatora. U drugom slučaju, šum je stvoren zbog minimalnog razmaka između rotora i rotora.

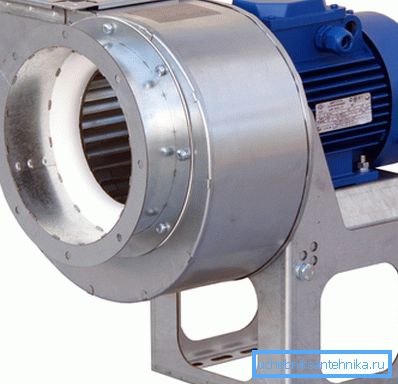

Radijalni ventilator stvara više pritiska s više buke.

Nekoliko preporuka, čija provedba pridonosi tihom radu ventilacijskog sustava, može se naći u SNiP 3.05.01-85.

  1. Stacionarni ventilatori su spojeni na kanal s fleksibilnim umetkom (na primjer, od stakloplastike). Sprječava prijenos vibracija.
  2. Radijalni ventilatori znatne snage postavljeni su na antivibracijske baze.
  3. Pri povezivanju prijenosa zakretnog momenta s električnog motora na ventilator, njihova osovina mora biti strogo koaksijalna; s pogonom remena, osovine moraju biti paralelne.

Ventilacijski kanali

Za njih, spomenuti SNiP također nudi nekoliko zahtjeva koji su uz sigurnost rada dizajnirani tako da osiguraju nisku razinu buke.

Raspored točaka ugradnje ventilacijskih kanala određuje se njihovom veličinom, metodom spajanja elemenata i orijentacijom u prostoru:

Vrsta kanala Maksimalni korak između točaka učvršćenja, m
Bez nabega s najvećom veličinom (promjera ili veće strane) do 400 mm 4
Bez nabiranja najveće veličine preko 400 mm 3
Flankiran s najvećom veličinom do 2000 mm 6
vertikala 4

Važno: kod točaka pričvršćivanja, suspenzije ili oslonci djelomično apsorbiraju akustičke oscilacije. Što su veći razmak između njih, to je veća maksimalna amplituda oscilacije (drugim riječima, jači buka).

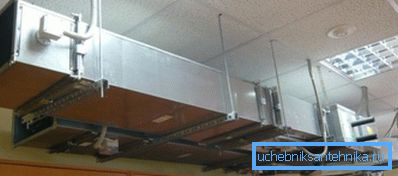

Što češće suspenzije, to manje okidanje vibrira.

Na priključcima prirubnice, svi vijci moraju biti zategnuti. Ako se prirubnica drži na, recimo, dva vijka, onda će vjerojatno biti dodana metalna klopka kanala u buku zraka.

Važna točka: brzina zraka u ventilacijskim kanalima stambenog prostora ograničena je na 4 m / s. Pri većim brzinama struja počinje stvarati bučnu buku.

Konačno, deblji i masivniji zid kanala, to je još gore zvuk.

Za pocinčane kanale i svjetlosne plastične cijevi, ventilacijska izolacija može biti bilo koja otopina bilo kojeg poroznog materijala:

  • Mineralna vuna, nakon čega slijedi remenje s pocinčanom pločom.
  • Pjena ili poliuretanska ljuska.
  • Polietilenska pjena.

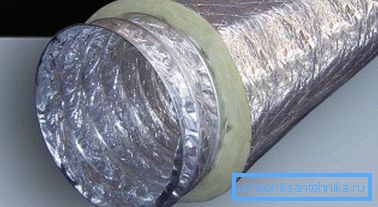

Ventilacijski prsten u zvučno izoliranom premazu.

prigušivači

Apsorber (ventilacijski prigušivač) je nekompliciran mehanički uređaj dizajniran za apsorpciju akustičnih vibracija. U širokoj se prodaji nalaze dvije vrste prigušivača.

pregača

Prije nas je limenka, podijeljena s velikim brojem paralelnih zidova zraka. Tipična udaljenost između njih je 75-300 mm. Pregrade su obložene poroznim materijalima koji apsorbiraju zvuk; da bi se smanjila aerodinamička vučica, često ih se isporučuje s udubljenjima.

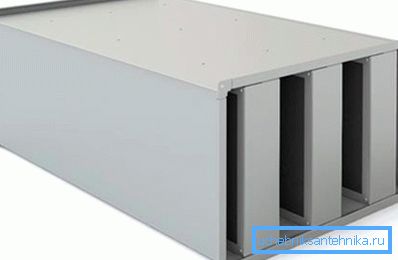

Pojava prigušivača pločice.

cjevast

Uređaj je sendvič s dvije cijevi. Unutarnje - perforirane, s promjerom jednakim promjeru priključenog kanala. Vanjsko kućište je gluho; prostor između cijevi se napuni materijalima koji apsorbiraju zvuk.

Cijena takvih uređaja počinje s oko 1000 rubalja. Razuman minimalni duljina cijevi je 900-1000 milimetara.

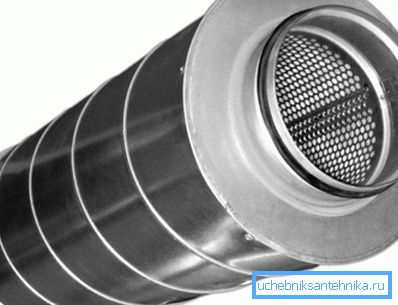

Na fotografiji - cijevni prigušivač.

zaključak

Nadamo se da će naše preporuke pomoći čitatelju da sustav ventilacije u njihovom domu bude bezzračan. Kao i obično, video u ovom članku nudi dodatne tematske informacije.

Sretno!
