Ventilacija prostora: kako odabrati opremu i izračunati

Djelovanje moderne stambene ili poslovne zgrade nemoguće je bez vodoopskrbe, kanalizacije, električne energije i ostalih inženjerskih mreža. Ventilacija je također vrlo važna zbog čega svježi zrak ulazi u sobe i uklanja se zagađeni zrak. Upute u nastavku će vam reći o značajkama opreme koja se koristi za prozračivanje i izračunavanje njegovog kapaciteta ovisno o funkcionalnoj svrsi zgrade.

Značajke ventilacije raznih prostorija

Svaka soba, koja se nalazi u individualnoj kućici i u proizvodnom kompleksu, osmišljena je za obavljanje određenih zadataka. Ovisno o njima, izračunava se ventilacija prostorije i kupuje se oprema potrebne snage.

Industrijske trgovine

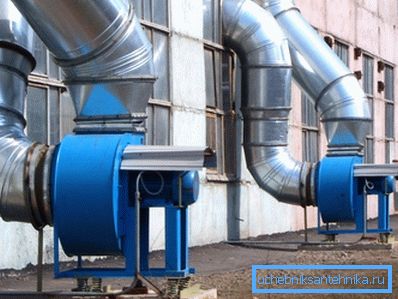

Ventilacija industrijskih objekata osmišljena je kako bi se uklonile štetne nečistoće koje se nalaze u zraku okoline i da se minimiziraju drugi čimbenici koji negativno utječu na zdravlje ljudi.

To uključuje:

• visoka temperatura;
• povećana vlažnost zraka;
• otrovne tvari;
• velika količina prašine;
• visoki udio dima i UDA (ultrafini aerosoli).

Obratite pažnju! Pored stvaranja udobnih radnih uvjeta, ventilacija je dizajnirana da dovede unutarnji zrak u skladu s sanitarnim i ponekad drugim pravilima: vatre, tehnološkog i tako dalje. Ponekad, bez odgovarajuće ventilacije, proces se ne može provesti (na primjer, u proizvodnji čelika ili u sklopu elektronike).

Prije početka dizanja i ugradnje dovoda zraka i ispušnog sustava potrebno je:

• izračunati ventilaciju prostorije, uzimajući u obzir njegovo područje, tehnološke operacije, broj radnika i druge parametre;
• osigurati ugradnju opreme koja proizvodi usisavanje zraka (usisavanje prašine koja proizlazi iz ovih ili drugih proizvodnih procesa);
• ako je potrebno, ugradite sustav filtriranja zraka od štetnih plinovitih nečistoća.

Preporučljivo je odabrati takve ventilacije prostora koji ne samo da zadovoljavaju zahtjeve, već i ekonomski održiv.

Industrijske ventilacijske jedinice su od dvije glavne vrste:

1. Opća razmjena - koristi se samo za isporuku svježeg zraka u prostorijama trgovina. Ne primjenjuje se u slučaju kada je potrebno filtrirati štetne nečistoće, budući da ih, zbog njihovih značajki dizajna, mogu širiti po sobi.
2. Lokalni - uobičajenije i učinkovitije sustave. Bit domaće industrijske ventilacije leži u činjenici da se iznad svakog radnog mjesta postavlja pojedinačno usisavanje koje prevodi zagađeni zrak u zajedničku tvornicu za filtriranje.

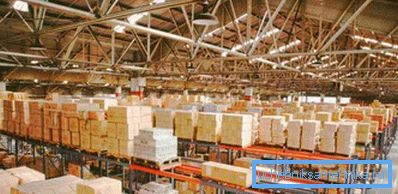

Skladišni kompleksi

Prostorije u kojima se vrši skladištenje gotovih proizvoda ili robe ističu se velikim brojem opreme koja se nalazi tamo. Većina modernih logističkih centara ima na raspolaganju visoke tehnologije mehanizme koji olakšavaju kretanje bogatstva. Time je teško organizirati učinkovitu ventilaciju takvih objekata.

Ventilacija skladišta za SNiP osigurava korištenje postrojenja za opskrbu zrakom i ispušnim zrakom, koji se montiraju u proizvodne radionice opremljene velikim uređajima i alatnim strojevima.

Savjet! Prilikom izračunavanja snage i instalacijskih točaka glavnih čvorova zračne mreže potrebno je postići najjednostavniju raspodjelu protoka zraka.

Suvremeni građevinski kodovi koji opisuju postupak ventilacije skladišnih prostorija osiguravaju da se prilikom ugradnje ove inženjerske mreže rješavaju sljedeći zadaci:

• ne dopustiti temperaturi okolnog zraka da padne uspravno, jer u suprotnom roba smještena na različitim policama može biti oštećena zbog kršenja njihovih uvjeta skladištenja;
• kako bi se osiguralo takav volumen zamjene zraka tako da u bilo kojem trenutku skladišta ispunjava higijenske, protupožarne i druge zahtjeve, kao i osigurava pridržavanje uvjeta skladištenja.

U većini slučajeva završavaju skladišne ​​zgrade:

1. Mehanički ventilacijski sustav. Donosi svježi zrak s ulice u skladište.
2. Prirodna ispušna ventilacija. Uz pomoć, zrak kroz kanale posebno opremljene pod krovom izvaja iz sobe.

uredi

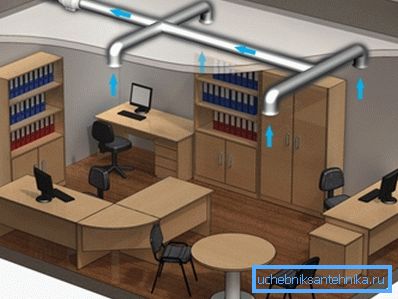

Ako možete otvarati mali ured s vlastitim rukama, jednostavno otvaranjem prozora, a velika soba u kojoj 10 ili više ljudi radi tijekom dana mnogo je teže pružiti svjež i hladan zrak. Zato je ventilacija uredskih prostora jedan od primarnih zadataka arhitekata i inženjera tijekom izgradnje poslovnih zgrada.

U većini slučajeva, opskrba i uklanjanje zraka organiziraju se tako da je taj parametar minimalno konzistentan s trenutnim regulatornim dokumentima. Moguće je ostati u takvoj sobi, ali udobnost nije upitna.

Stoga, pri izračunu ventilacijskog sustava uredskog prostora, preporučljivo je dodatno uzeti u obzir sljedeće:

• sustavi ventilacije trebaju biti što je moguće manji da ne bi zauzeli djelotvorno područje prostorije;
• sustav ulaznog zraka mora osigurati ne samo opskrbu zračnim masama, već i filtriranje, grijanje (hlađenje), stabilizaciju razine vlage i raspodjelu točaka;

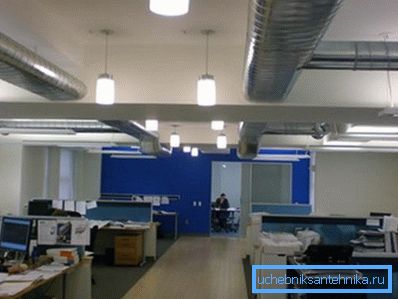

• Bolje je koristiti zasebne ventilacijske sheme: zrak se isporučuje u ured koristeći fleksibilne ili krute zračne kanale i obrađuje se u udaljenim jedinicama postavljenim u tehničkim sobama ili na krovu.

Obratite pažnju! Prilikom odlučivanja o ugradnji ventilacijske opreme, obratite pozornost na takve karakteristike kao i cijenu naknadne operacije. Inače, računi komunalnih usluga mogu biti previsoki.

Stočarstvo

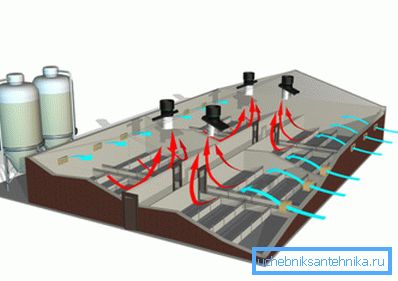

Ventilacija zgrada stoke dizajnirana je kako bi se oslobodio zraka u zgradama štetnih plinova, vodenih para i mikroorganizama koji su rezultat stočarske aktivnosti. Osim toga, zahvaljujući svježem zraku stvoreni su ugodniji uvjeti za životinje.

Izračun snage opreme i veličine zračnih kanala provodi se uzimajući u obzir sljedeće parametre:

• toplinska vodljivost zidova zgrade;
• količinu topline i vlage koju životinje otpuštaju u sobi;
• sustavi za sakupljanje stoke;
• način svog sadržaja.

Količina ulaznog svježeg zraka mora biti takva da u bilo kojem trenutku koncentracija štetnih tvari ne prelazi dopuštenu vrijednost.

Ako je učinkovitost ventilacijskog sustava niska, životinje će patiti od nedostatka svježeg zraka, kada je visok - postoji skica u sobi, što može dovesti do stoke bolesti.

Izračunavanje izvedbe

Protok zraka

Izračun prirodne ventilacije prostorije, kao i prisilnog napajanja i ispušnog sustava, počinje određivanjem njegove performanse zrakom. Ovaj parametar označava koliko kubičnih metara sustav može pumpa za jedan sat.

Obratite pažnju! Postoje standardi za ventilaciju prostorija, koji moraju biti u skladu s bilo kojim sustavom ventilacije. Ako ih ne poštuje, neće biti moguće izvršiti izvršenje izgrađene zgrade.

Prije svega, potrebno je odrediti takozvani tečaj zračnog toka, tj. Koliko puta tijekom sat vremena dolazi do potpune promjene zraka u sobi. Vrijedne vrijednosti ovise o različitim parametrima i navedene su u SNiP-u. Kao opće pravilo, zamjena zraka treba biti 2-3 puta na sat.

Da biste odredili izvedbu, trebalo bi izračunati dvije vrste razmjene zraka: prema množini i broju ljudi u sobi, a zatim upotrijebite veći od ovih parametara.

Izračun zamjene zraka prema množini izrađuje se prema sljedećoj formuli:

L = n * S * H, gdje:

• n je brzina zamjene zraka (u uredima se pretpostavlja da je 2,5, u običnom stambenom je 1);
• S je područje prostorije;
• H - visina od poda do stropa.

Razmjena zraka prema broju ljudi u sobi obavlja se prema sljedećoj formuli:

L = N * Lnorm, gdje:

• N - broj ljudi
• Lnorm - brzina strujanja zraka po radniku ili stanovniku.

Ovaj je parametar jednak:

• za osobu koja je na miru - 20 kubnih metara na sat;
• za uredski radnik - 40 cu. metara na sat;
• za radnika koji obavljaju fizički rad - 60 cu. metara po satu.

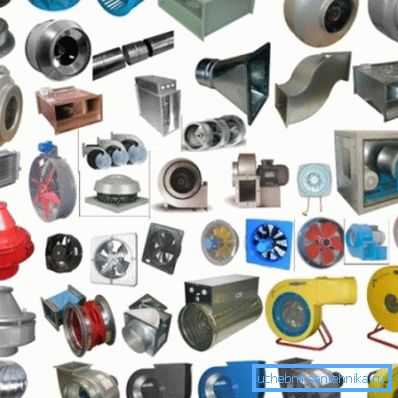

Nakon što ste dobili željenu vrijednost izvedbe, trebali biste kupiti ventilator ili sustav napajanja koji omogućuje željeni volumen crpne. Važno je znati da izvedba izravno ovisi o tzv. Otporu mrežnog kanala (presjek i duljina zračnih kanala). Sve potrebne informacije obično se navode u popratnoj dokumentaciji za opremu.

Primjer izračuna prostornog ventilacije nije potreban, ali najčešće vrijednosti vlasti mogu vam biti korisne:

• apartmani u gradskoj kući zahtijevaju provjetravanje od 100 do 700 cu. metara zraka po satu;
• Individualne vikendice su učinkovito prozračene instalacijama kapaciteta 1000-3000 kubnih metara. metara na sat;
• urede moraju biti opremljene inženjerskim mrežama koje pumpaju do 20 tisuća kubičnih metara. metara zraka.

Snaga sustava grijanja

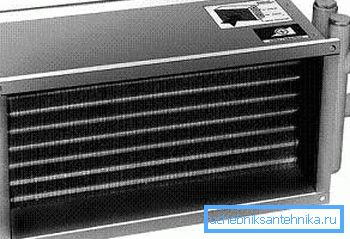

Temperatura zraka koja se isporučuje u prostoriji može biti preniska (posebno u hladnom zraku), što smanjuje učinkovitost opreme za grijanje. Stoga se često zagrijavaju grijači ili rekuperatori toplote.

Prema trenutnom SNiP-u, temperatura ulaznog zraka ne bi smjela biti ispod + 18 stupnjeva Celzijusa. Moć grijaćeg elementa izračunava se tako da može zagrijati protok zraka bez obzira koliko je hladno.

Na primjer, ako termometar zimi padne na - 22 stupnja Celzijusa, grijač treba podići temperaturu za 40 stupnjeva.

Savjet! U nekim slučajevima moguće je ugraditi grijač zraka manje snage jer su jaki mrazovi u većini slučajeva kratki.

Tijekom proračuna treba obratiti pažnju na mogućnost spajanja grijalice na jednofaznu (220V) i trofaznu (380V) električnu mrežu. Potrebna je druga mogućnost, jer se u ovom slučaju koristi manji amper. Pored toga, ako je snaga opreme za grijanje veća od 5 kW, nije dopuštena veza s jednostrukom mrežom.

Struja potrebna za napajanje izračunava se na sljedeći način:

I = P / U, gdje:

• P - snaga grijača.
• U-napon (220 V ili 660 V - za trofaznu mrežu).

Imajte na umu da ako električni kabel, dostupan u kući ili uredu, ne dopušta povezivanje uređaja takve snage, možete instalirati slabiji model.

Važno je znati koliko vaš odabrani model grijača može podići temperaturu isporučenog zraka. Ta se vrijednost izračunava sljedećom formulom:

?T = 2,98 * P / L, gdje:

• P - snaga grijača.
• L - provjetravanje zraka.

U većini slučajeva, prilikom projektiranja ventilacije u privatnom stanu, dovoljna je snaga 1-5 kW, ured će morati instalirati proizvodne sorte.

Savjet! Kako biste uštedjeli novac na komunalnim računima, možete koristiti sustave grijanja zraka koji su dio toplinske mreže. Riječ je o takozvanom bojleru. Zahvaljujući njemu ćete se riješiti potreba za plaćanjem dodatne potrošene električne energije.

Ostali parametri

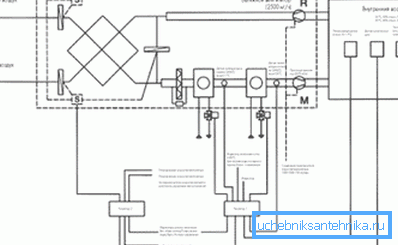

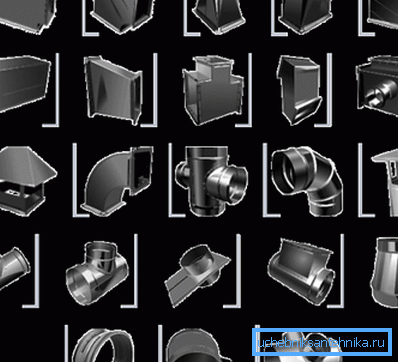

Nakon izračuna gore navedenih vrijednosti, možete početi izrađivati ​​shemu ventilacije. Prikazuje sve korištene zračne kanale, oblikovane dijelove, kao i distributere protoka zraka.

Treba uzeti u obzir:

• tlak koji nastaje tijekom rada ventilatora;
• brzina zraka;
• Razina buke koju stvara sustav ventilacije.

Ovi parametri mogu se naći u popratnoj dokumentaciji za opremu.

zaključak

Izračun performansi ventilacijskog sustava je složen proces koji zahtijeva određena teorijska znanja i vještine. Međutim, koristeći gore navedene informacije, možete, ako to ne učinite sami, onda sigurno provjerite točnost izračuna. Više informacija o dizajnu inženjerskih mreža možete saznati iz videozapisa u ovom članku.
