Ventilacija u kućištu panela - uređaj i značajke

Za udoban boravak, učinkovit sustav ventilacije igra, možda, još veću ulogu od građevinskih materijala od kojih je kuća izgrađena. Štoviše, za različite tipove zgrada koristite različite sheme ventilacije. U ovom ćemo članku razmotriti ventilacijski uređaj u kući ploče, vrste najčešćih shema i njihovih značajki.

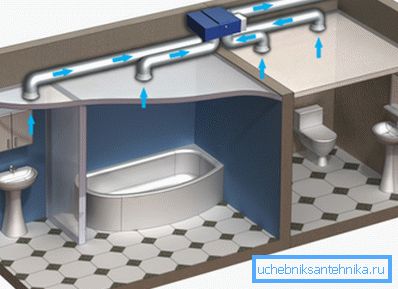

Ventilacijski sustav u kući ploče

Osnovni zahtjevi za projekt ventilacije

Za projekte ventilacijskih sustava za ploče kuće, postoje vrlo strogi zahtjevi. Konkretno, osim izračuna učinkovitosti, inženjeri trebaju spriječiti širenje požara kroz kanal u slučaju požara, kao i obilnu penetraciju hladnih zračnih masa u prostoriju zimi.

Uz to, nužno se uzimaju u obzir sljedeće točke prilikom računanja sustava:

  • Broj katova u zgradi.
  • Odvajanje protoka ispušnog zraka iz "prljavih" (kuhinja) i čisto.
  • Razina onečišćenja okoliša.
  • Struktura kategorije.
  • Razina vanjske buke.

Stoga je razvoj projekata uključivao stručnjake. Osim toga, kako bi se osigurala potrebna svojstva, graditelji tijekom raspoređivanja ventilacije koriste automatizirane filtre, vatrostalne materijale i druge moderne komponente.

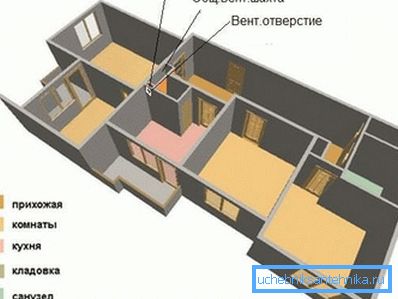

Položaj kanala ventilacije u stanu ploče

Značajke ventilacije u kućištima panela

Vrste ventilacijskih sustava

Danas u panonskim kućama koriste se slijedeće vrste ventilacijskih sustava:

prirodni Zračenje se provodi potiskivanjem, što se događa u posebnim ventilatorskim kanalima kao rezultat razlike temperature unutar i izvan zgrade.
Kombinirana ventilacija Takav sustav ima dvije vrste:
  • Izvodi se prisilno uklanjanje starog zraka, dok je protok zraka prirodan.
  • Ventilator puše usisni zrak, a odstranjivanje stare mase zraka izvodi se prirodno.
Opskrba i ispuh U ovom slučaju, i priljev i ispušni plinovi ostvareni su silom uz pomoć posebne opreme.

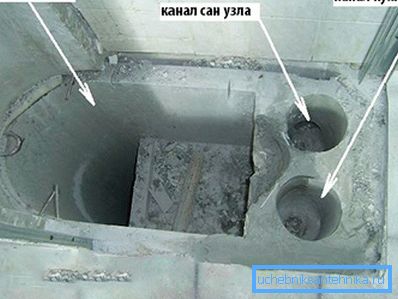

Na fotografiji - uređaj ventilacijske osovine

Suvremene sheme ventilacije

U suvremenoj konstrukciji praktički se ne nalaze prirodne ventilacijske sheme. Najveću distribuciju primili su ventilacijski dovod i ispušni sustav. Svi kanali takve ventilacije strukturno su sjedinjeni s jednim vratilom.

U niskim zgradama, ventilacijske osovine povezane su u potkrovlju s velikim kolektorom. U modernim višekatnim zgradama preporučuje se korištenje ubrzavajućih mine-satelita koji su spojeni na središnju autocestu preko poda. Da bismo lakše razumjeli kako je ventilacijska osovina u kućištu ploče raspoređena, dajemo shemu u nastavku.

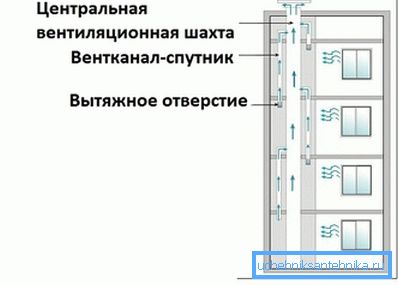

Dijagram uređaja ventilacijske osovine i spajanje satelitskih mina na nju

Obratite pažnju! Iznimka od takve sheme često su posljednje dvije etaže, čiji ispušni kanali se izlaze izravno, tj. bez spajanja na zajedničko podizanje.

Ispušni zrak iz prostora dolazi kroz otvore koji se nalaze ispod stropa u sanitarnim prostorijama:

  • U WC-u;
  • U kuhinji;
  • U kupaonici.

Obratite pažnju! Od poda do izlaza ventilacijskog kanala mora biti najmanje dva metra.

Što se tiče priljeva zračnih masa, za svaki sustav ventilacije u panonskim kućama ima svoju specifičnu shemu.

Konkretno, mnogo ovisi o prisutnosti ili odsutnosti zagrijavanja ulaznog zraka:

  • Ako se struja zraka ne zagrijava prije isporuke, najbolje je da ih unesete odozgo, što će ubrzati proces miješanja hladnog zraka s toplim zrakom prostorije.
  • Ako se zrak zagrijava, preporuča se da ga isparite iznad opreme za grijanje ili izravno iz njega.

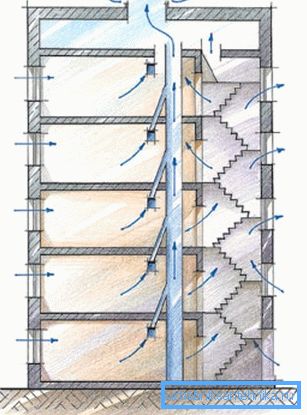

Najčešća ventilacijska shema u panonskim kućama na 9 katova

Također treba napomenuti da se prema načinu raspodjele zraka u panonskim panelima koriste ventilacijski sustavi od dvije vrste:

  • agitatori - turbulentni protok zraka velike brzine se ubrizgava u okolni zrak, što rezultira miješanjem sa starim zrakom. Tako se dobiva relativno jednolik polje brzine i temperature zračnih masa tijekom čitavog volumena prostorije.

U ovom se slučaju distributeri zraka nalaze na zidovima pod stropom ili na stropu, ako je to tehnički moguće.

  • zamijeniti - zračne mase u ovom slučaju se hranjuju postupno pri niskoj brzini, zbog čega stari zrak izlazi iz nove.

Sredstva za miješanje smatraju se najboljima u kućištima, posebno ako su za zidnu izolaciju korišteni materijali nepropusni za zrak.

Rashladna ventilacija

Rješavanje problema ventilacije u kućištima panela

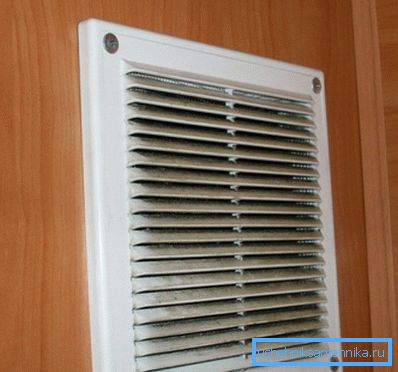

Prije svega, valja reći da je stanarima ploče višekatnih kuća zabranjeno instalirati inženjerske komunikacije ili očistiti rudnik vlastitim rukama. Ako sustav klimatizacije i izmjena zraka ne rade, smije se rastaviti roštilj za ventilaciju i očistiti okolni prostor, na primjer, usisavačem.

U svim ostalim slučajevima potrebno je tražiti pomoć stručnjaka putem odgovarajućih usluga. Međutim, problemi s prozračivanjem mogu biti povezani ne samo s njegovim kvarom. Na primjer, ponekad mogu postojati neugodni mirisi i zamagljivanje prozora, čak i uz radni sustav.

Rješenje ovog problema može biti češće prozračivanje prostorije ili ugradnja dodatne ventilacijske opreme. Posebno, izvrsno je rješenje instalirati ventilacijski usisni ventil. U pravilu, oni su montirani između baterija.

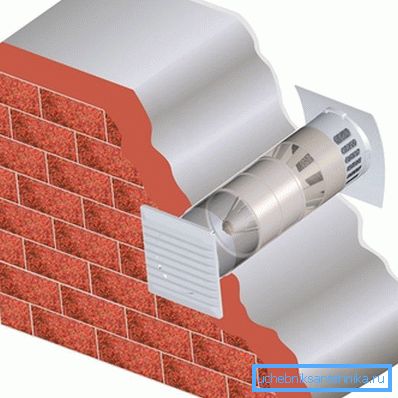

Instalacijska shema ulaznog ventila

Upute za postavljanje takvih ventila su vrlo jednostavne, međutim, za obavljanje ovog posla potrebno vam je posebna oprema za bušenje zida. Nadalje, može biti teško instalirati vanjsku rešetku. Zato je bolje povjeriti posao stručnjacima.

Do danas postoji veliki izbor modela ventila koji se prodaju, koji se razlikuju po parametrima kao što su:

  • promjer;
  • Prisutnost filtera;
  • Dostupnost sustava kontrole temperature itd.

Od broja funkcija uređaja ovisit će o njegovoj cijeni. Međutim, u svakom slučaju, ugradnja čak i najjednostavnijeg ventila omogućit će dodatni protok svježeg zraka u prostoriju.

zaključak

Kvaliteta zraka u dnevnoj sobi igra važnu ulogu za zdravlje stanovnika. Stoga, kako bi se nedavno osigurala učinkovita izmjena zraka, koriste se isključivo mehanički prisilni krugovi. Štoviše, svi projekti ventilacijskih sustava razvijaju stručnjaci pojedinačno za svaku kuću.

S videozapisa u ovom članku možete saznati dodatne informacije o ovoj temi.
