Ventilacija u kupaonici: instalacija u detalje

Bilo koja kupaonica treba prozračivati, a češće i prisilnu zamjenu zraka, koja se provodi kroz zid. No ventilacija u kupaonici stalinki ili na posebnom projektu moguće je čak i kroz strop, koji doseže visinu od 3-3,5 m.

Ovisi također o dizajnu zračnih kanala, na primjer, u palačama takvi kanali često prolaze kroz stropove, ali to ne mijenja ukupnu sliku. Sada ćemo razmotriti neke od nijansi instalacijskog rada, nakon što smo dobili ovaj video u ovom članku.

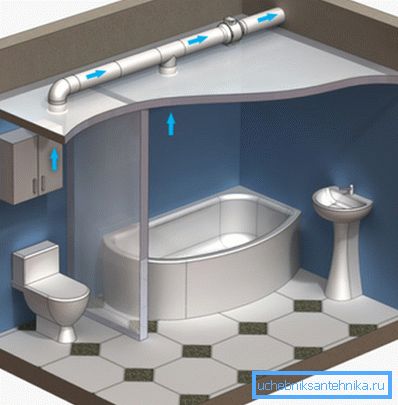

Kanal za ventilaciju u WC-u i kupaonici

Čisti zrak u kupaonici

Kanali ventilacije uređaja

Napomena. Za početak ćemo razmotriti vrste rasporeda ventilacije u višekatnim zgradama tako da se tijekom popravaka u kupaonici ne dogodi da blokirate pristup kanalu - to se može dogoditi u slučaju prijemnih vratila.

Rudnik baca

U zgradama masovnih konstrukcija, koji uključuju stalinki, Hruščeva i Brezhneva, za svaki od stanova, koji povezuju kuhinju, kupaonicu i WC, napravljen je pojedinačni kanal, a zatim se približio zajedničkom rudniku.

Ovdje su postojale dvije metode dizajna - pojedinačni kanal mogao se izravno srušiti u rudnik, ali mogao bi ići kroz zajednički montažni blok, gdje se kanali cijele kuće konveruju, a zatim se izvodi izlaz u rudnik. Ovaj tip instalacije koristi se u niskogradnji do današnjeg dana i, sasvim opravdano.

U XXI. Stoljeću razvijena je donekle drugačija opća ventilacijska shema za stambene zgrade visoke višeslojne zgrade, gdje svaki vertikalni blok apartmana u bloku već ima dvije vertikalne osovine ili osovinu, od kojih jedna prevozi zrak iz kade i WC-a, a drugi iz kuhinje.

Ali ako postoji samo jedan kanal, njegov izlaz do uspona mora biti barem 2m iznad stropa ovog poda, a na posljednja dva kata u takvim slučajevima postoje zasebni kanali s pristupom prtljažniku. Također u ovom projektu postoji ventilatorska jedinica - nešto poput zračnog jastuka između podova.

Tanke ploče (beton ili gips na zidu, gips na stropu) postavljeni su na nosive ploče i podove, tako se stvara zračni raspor koji istodobno služi i za cirkulaciju zraka i za zagrijavanje.

Opasnost je u činjenici da se tijekom popravka kupaonice u blokovima visokim zgradama vlasnici ili čak i timovi popravljača prema vlastitom nahođenju proširuju sobu, tj. Izrezuju ove ploče i uskraćuju pristup kupaonicama ventilacijskim kanalima.

Naravno, nakon toga možete probiti još jednu rupu, ali ćete izgubiti dio izolacije vašeg stana, a instrukcija to zabranjuje.

Ventilacija u privatnoj kući

No ventilacija u privatnoj kući u kupaonici može se izravno krenuti ulicom kroz rešetku na prirodan način ili uz pomoć ventilatora, a ponekad je ograničena na općenito prozračivanje prostorije kroz otvoreni prozor ili otvor.

Međutim, ako je kuća na dvije ili jedan i pol etaže, mnogo je praktičnije napraviti kanale od plastičnih kanalizacijskih cijevi i dovesti ih u potkrovlje, tako da se mogu spojiti na zajedničku jedinicu za izlaz na krov.

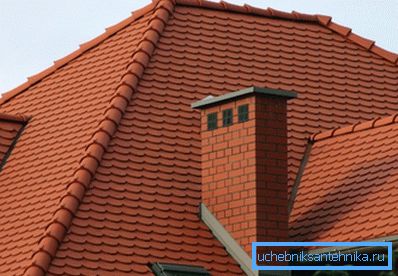

Cijev na krovu

Kao iu visokogradnji, iu privatnom sektoru, montažne blokove ventilacijskih kanala montiranih u potkrovlju, idu u ispušnu cijev koja se prikazuje na vrhu fotografije, a ta struktura treba biti na svakom odjeljku zgrade, odnosno za svaku jedinicu. Ali istodobno, SNiP 2.08.01-89 ukazuje da usta ove cijevi bi trebala biti 4,5 m iznad potkrovlja.

Nijanse uređivanja

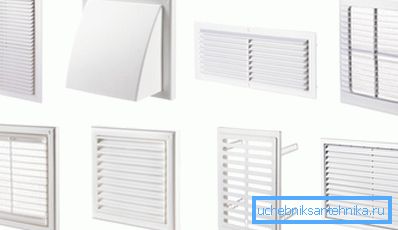

Grilovi za ventilacijske kanale
  • Vrlo često, u otprilike polovici slučajeva, ventilacijske rešetke za kupaonicu instalirane su bez ventilatora, tj. Prirodni je zrak uvučen, ali to nije uvijek moguće.. Odsutnost prisilne vuče moguće je samo u slučajevima kada imate čiste kanale u kući (privatni ili više obitelji), a cirkulacija se pojavljuje bez poteškoća. Vrlo je lako provjeriti čistoću kanala - dovoljno je upaliti utakmicu i dovesti ga do prozora - ako se plamen naginje u smjeru svojeg smjera, to znači da je potisak dobar, ali ako je padina vrlo slaba ili uopće ne postoji, ovdje je potreban ventilator.
  • Prilikom kupnje roštilja obratite pažnju na način pričvršćenja - može biti proljeće u obliku kliznih antena, ili će biti rupe za vijke, iako najčešće postoji jedna i druga. Dakle, prikladno je pričvrstiti rešetku na antene ako ste popločili zidove s gips kartonskom pločom - postoji nešto za držanje, ali ako stavite pločice na žbuku, onda je bolje označiti montiranje ušiju, napraviti rupe u zidu i popraviti ga klin s vijcima.

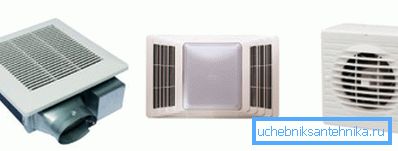

Ispušni ventilatori za kupaonicu
  • Ovakve kapice, kao na vrhu fotografije, ima puno - mogu imati drugačiji oblik i čvrsto, ali su aksijalnog tipa i imaju snagu od oko 8 W uz performanse 90-95 m3/ min, ali cijena će i dalje biti drugačija. Osim toga, takvi uređaji obično imaju isti promjer ispušne cijevi - 100 mm na vanjskom dijelu, stoga se rupa može napraviti s rezačem s istim dijelom. To se lako postiže čak i na keramičkim pločicama, ovdje je potrebno samo krunu, a ne s dijamantnim premazom, ali s dijamantnim premazom, ali to možete učiniti balerinom, samo u ovom slučaju potrebna vam je posebna pažnja pri prešanju kako ne biste podijelili pločicu.

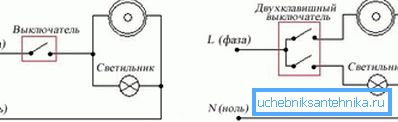

Povezivanje kabela ožičenja s osvjetljenjem
  • Na ispušnim ventilatorima ovog tipa ponekad se prebacuju tipovi lijeni (čipka s plastičnim cilindrom na kraju) i možete pokrenuti i isključiti motor kad god to želite.. No najčešće koriste zasebnu sklopku na vratima, kao što je prikazano na gornjem dijagramu, ili su rasvjeta i ventilator rastrgani istim prekidačem, a ponekad i ugrađuju prekidač na okviru vrata, koji se aktivira kad se vrata otvore. To je prilično prikladno, jer ćete raditi teško samo tijekom svoje prisutnosti, a ostatak vremena cirkulacija zraka će se pojaviti prirodno.

Obratite pažnju! Prilikom ugradnje u kupaonicu, WC ili kuhinjski rešetki (sa ili bez ventilatora), mora imati mrežu za komarce (nemojte je oštetiti tijekom instalacije!). Osim toga, poželjno je razmazati rešetku oko perimetra silikonskim brtvilom tako da se dobro prianja na zid - to će štititi stan od insekata.

zaključak

Nemojte zaboraviti da prirodna ili prisilna ventilacija u kupaonici neće biti učinkovita ukoliko nema strujanja zraka kroz vrata. Stoga se u takvim prostorima ne preporučuje instaliranje metalno-plastičnih vrata koja se čvrsto zatvaraju.
