Ventilacija u vašem domu: 3 faze organizacije ventilacije

13-02-2018
Ventilacija

Stan na gradu opskrbljen je svježim zrakom na prirodan način zbog pritjecanja zraka kroz otvore i prozore, kao i uklanjanje kroz središnji ispusni kanal. Međutim, prozračivanje seoske kuće, posebno velikog područja, u većini slučajeva zahtijeva ugradnju dodatne opreme, uz pomoć kojih se organizira cirkulacija zračnih masa.

Ako gradite vlastitu kućicu vlastitim rukama, korisno je upoznati se s načelima i značajkama pravilnog dizajna ventilacijskog sustava.

Izgraditi kuću bez ventilacijskog sustava ne može

Vrste zračnih sustava

Ventilacija u log house - najčešći tip stanova naših predaka - provodi se prirodno. U ovom slučaju, priljev zračnih masa dogodio se kroz pukotine u otvorima prozora i između pojedinih rubova zidova, te uklanjanjem - kroz dimnjak.

Na fotografiji - načelo prirodne ventilacije

Suvremeni građevinski materijali i tehnologije omogućuju dizajniranje praktički hermetičnih stanova koji uopće ne dopuštaju zrak. Problem je pogoršan širokom raspodjelom polimernih blokova prozora koji, zahvaljujući brtvama, štite prostor od prodiranja vanjskog zraka do maksimuma.

Ventilacija u kući CIP panela također bi trebala biti organizirana samo uz uporabu odvojenih cijevi za dovod i odvod zraka, budući da su njihovi zidovi potpuno neprobojni.

Sustav cijevi, kroz koji se prozračuje stan zbog pada tlaka i temperaturnih razlika, zove se prirodna ventilacija. Ako su u ovu inženjersku mrežu uključeni električni uređaji (ventilatori, rekuperatori i sl.), Tada će biti klasificirani kao mehanički.

Dakle, ventilacija se često naseljavaju u kući izrađenom od drveta ili umjetnog kamena, čija površina prelazi 300 četvornih metara. metara.

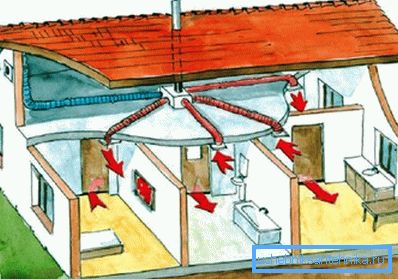

Mehanička ventilacija privatne kućice

Udobnost boravka u kući ovisi ne samo o volumenu zraka koji prolazi kroz sobu, već io brzini protoka zraka. Dakle, ako prirodna ventilacija omogućuje brzinu koja ne prelazi 1 cu. metar na sat, ventilator za isto vrijeme pomiče 3-5 kubnih metara. metara, što je manje prikladno.

Potreba za ugradnjom samo mehaničkog ispušnog sustava u velike kuće je posljedica činjenice da s velikim duljinama zračnog kanala i malom količinom protoka, potrebno je povećati poprečni presjek ventilacijske osovine i to nije uvijek moguće. Stoga se, umjesto prirodnog, koristi sustav prisilnog ventilacije.

Obratite pažnju! Ventilacija u CIP kući također se najčešće nadopunjuje električnom opremom (to uključuje i upute za njihovu konstrukciju), budući da membrane od para i vjetra koje štite zidove uzrokuju prekomjernu vlažnost zraka u prostorijama, što bi se trebalo izbjeći na bilo koji način.

Projektiranje sustava ventilacije

Faza 1. Preboj

Ovo je početna faza organiziranja kretanja zračnih masa u privatnoj kućici. Obveza je postavljanje putova protoka zraka od ulaznih kanala do odlaznih kanala. Ventilacija u kući od opeke od drveta ili drugih materijala neće ispravno raditi ako se na putu strujanja zraka pojavljuju prepreke u obliku vrata ili nepropusnih pregrada.

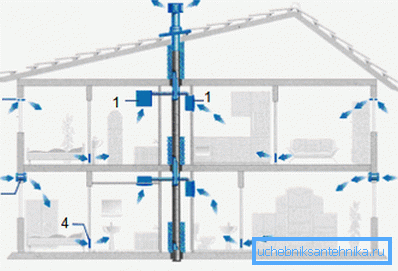

Shema organiziranja protoka zraka

Prilikom organiziranja preljeva potrebno je razmotriti sljedeće nijanse:

  • ispušni otvor mora biti smješten u "prljavoj" prostoriji - kuhinji ili sanitariji;
  • da bi zrak mogao slobodno prolaziti kroz vrata, udaljenost između donjeg ruba i poda ne smije biti manja od 2 cm;
  • ako su unutarnja vrata opremljena pragom, potrebno je postaviti rešetku za protjecanje u donjem dijelu vrata;

Obratite pažnju! Snažan ventilator koji radi u kupaonici razara zrak u ovoj sobi, stoga, bez rupa na vratima, ponekad ga je teško otvarati zbog prekomjernog pritiska izvana.

Faza 2. Prelet

Za učinkovitu organizaciju razmjene zraka potrebno je stalno strujanje u sobu svježeg zraka s ulice. Prije toga, priljev je omogućen infiltracijom, tj. Prodorom zračnih masa kroz pore i pukotine u zidovima, prozorima, zračnim otvorima i tako dalje.

Ali sada, u pravilu, to nije dovoljno. Stoga, čak i ako je ventilacija u kući izrađena od gaziranog betona koji omogućuje prolaz zraka, potrebno je osigurati ugradnju dodatnih otvora za zrak.

Postoje dvije vrste organiziranja unosa zraka:

  • prirodni;
  • prisiljeni.

Razmotrimo detaljnije postojeće metode:

  1. Prozirno kroz prozore.

Vrlo uobičajena metoda organiziranja ventilacije, koja ima mnoge značajne nedostatke:

  • veliki gubitak topline u hladnoj sezoni;
  • tijekom ventilacijskih prozora i susjednih struktura koje se hlade, što dovodi do stvaranja kondenzata na staklu nakon zatvaranja prozora;
  • za potpunu razmjenu zraka potrebno je da prozori budu otvoreni najmanje pola sata.
Prozračivanje otvaranjem prozora nije najučinkovitiji način.
  1. Osvjetljenje otvaranjem prozora i vrata. Kao rezultat toga, dolazi do najbrže moguće razmjene zraka. Za kompletnu zamjenu zračnih masa u sobi traje oko 4 minute. Međutim, u tom procesu postoji vrlo opasan nacrt zdravlja, koji za nekoliko minuta iscjeljuje sobu.

Osim toga, sanitarni standard zahtijeva da se zrak u dnevnoj sobi potpuno zamijeni za sat vremena. To jest, morate ponoviti opisani postupak svakih 60 minuta, što, vidite, prilično je neugodno.

  1. Prozračivanje s ulazima za zrak. Ovo je moderan i najoptimalniji način. Kupnjom i instaliranjem uređaja, čija cijena, usput, nije visoka, osiguravate stalnu, učinkovitu razmjenu zraka.
Ulazni ventil - izvor stalne struje zraka u kući

Savjet! Korištenje usisnih ventila preporučljivo je ako su instalirani ili planirani instalirani plastični prozori u kući. Njihov koeficijent razmjene zraka gotovo je nula (predviđeno je samim projektom) pa bez postavljanja dodatnih kanala za priljev, rad ventilacijskog sustava bit će neučinkovit, što neće usporiti pogoršanje životnih uvjeta u kući.

Usput, postoje modeli prozorskih jedinica, već opremljeni ventilacijskim ventilima.

  1. Prozračivanje s ulaznim ventilima opremljenim ventilatorima. Potonji se mogu ručno uključiti i isključiti, kao i regulirati elektronikom, uzimajući u obzir vlažnost i temperaturu u sobi.

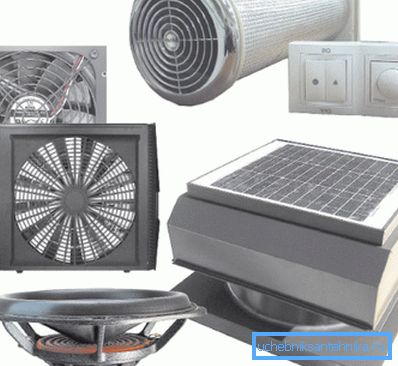

Vrste usisnih ventila s ventilatorom

3. faza

Bez obzira na način odabira ventilacije (prirodno ili mehanički), ne možete napraviti bez izrade ispušnog kanala. Ako se kućna gradnja izvodi samostalno, projekt bi trebao predvidjeti raspored ventilacijskih vratila u unutrašnjim zidovima kuhinje i vodovodnih blokova (u pravilu to već čine inženjeri i arhitekti koji razvijaju projekt).

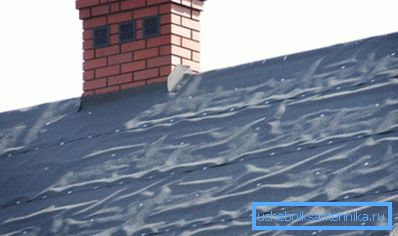

Ispuhni kanal mora biti dio građevinske konstrukcije.

Inače, dizajn zračnih kanala je neophodan. Najčešće je ožičenje kanala napravljeno u potkrovlju, a usisni otvori su smješteni u strop.

Postoje dvije vrste ispušnih sustava:

  1. Prirodno. Pogodan je kada je prostor prozračenih prostorija mali, a gradnja kuće omogućuje vam da rudnik bude željeni dio zida. Ulazni otvor u ovom slučaju izrađen je od dekorativne rešetke zaštićene mrežom od mogućih prodora insekata.
  2. Mehanički. Koristi se kada poprečni presjek ispušnog ventila ne dopušta pumpa potrebnog volumena zraka zbog prirodnog nacrta. Zatim na izlaznim otvorima ugrađuju se električni ventilatori, ojačavajući razmjenu zraka. Vrlo su učinkoviti u kupaonici, jer brzo smanjuju vlagu u sobi.

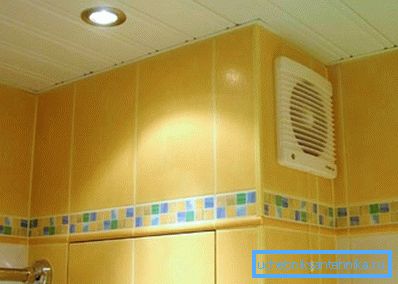

Hood u kupaonici, opremljen ventilatorom

Ventilacija vraćanja topline

Nedavno su mehanički ventilacijski sustavi opremljeni rekuperatorima topline dobivaju popularnost. Ovo je uređaj koji zagrijava ulazni protok zraka na štetu izlaznog zraka, sprečavajući ih da se miješaju.

Korištenje takvog sustava može znatno smanjiti troškove grijanja kuće tijekom hladne sezone, jer se zrak koji ulazi u prostoriju već grije i ne uzrokuje smanjenje sobne temperature.

Osim toga, ako kuća ima klima uređaje, dolazni zrak će malo ohladiti, što također ima povoljan učinak na mikroklima i na računima struje.

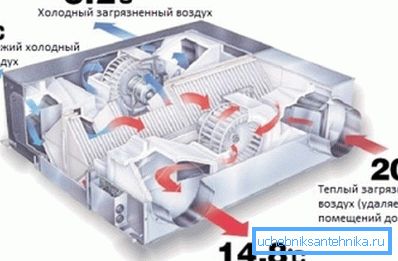

Shema rekuperatora topline

zaključak

S pravilnim projektiranjem i izgradnjom ventilacijskog sustava, to neće uzrokovati nikakve probleme i bit će operirano gotovo neprimjetno. Međutim, to ne utječe na njegovu vrijednost, jer u mnogim aspektima zahvaljujući razmatranoj inženjerskoj mreži, postiže se udobnost i čulnost u kući.

Više detalja o sustavima ventilacije možete naći u videu u ovom članku.
