Ventilacijski sustavi zgrada i konstrukcija osmišljeni su za rješavanje jednog važnog zadatka - kako bi se osigurao protok svježeg zraka u prostoriju istodobno s uklanjanjem volumena otpada. Na taj način održava se optimalni sadržaj kisika u zračnim masama, što pridonosi udobnijoj dobrobiti ljudi u zgradi.
Dizajn i uređenje ventilacijskih sustava su prilično složeni zadatak. U većini slučajeva stručnjaci vjeruju u rješenje, ali čak i tada vlasnik kuće ili stana treba imati ideju o funkcioniranju tih komunikacija.
Vrste ventilacije
Sustav ventilacije zgrada jedan je od najvažnijih komponenti odgovorni za održavanje života i regulaciju mikroklime. Ovisno o značajkama dizajna, takvi su sustavi podijeljeni na prirodno i obvezno.
Razlike između tih sorti prikladno se analiziraju u donjoj tablici:
| Prirodna ventilacija | Prisilna ventilacija |

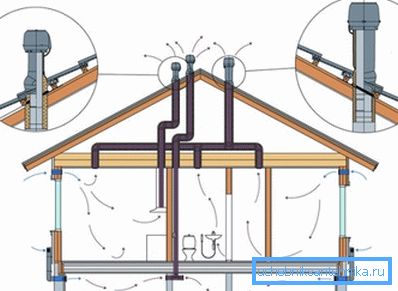

| · Obično ga predstavljaju unutarnji prolazi koji osiguravaju unos hladnog zraka izvana i uklanjanje toplog zraka iz prostorije u vanjsko okruženje. · Funkcije zbog razlike u tlaku i temperaturi. · Budući da se hladni zrak spušta prema dolje i zamjenjuje toplotni zrak, ulazni otvori za zrak postavljeni su u donji dio prostorije i ispušni otvori u gornjem dijelu. · U privatnim kućama, zračni jastuci opremljeni u podrumu najčešće su odgovorni za priljev. · Ispušni sustav u nekim slučajevima u kombinaciji s dimnjakom koji se nalazi na krovu. | · Realizira se tamo gdje kapacitet prirodnog sustava nije dovoljan - na primjer, u zatvorenim prostorima ili u prostorijama gdje je potreba za svježim zrakom vrlo visoka. · Prisiljavanje zraka i njegovog izlaza izvan prostorije osigurani su uz pomoć mehaničkih ventilatora. Oni se mogu postaviti bilo u posebnim kanalima ili u otvorima u nosivim strukturama. · U nekim slučajevima, paralelno sa općim sustavom zgrade, opremljena je prisilna ventilacija određenih prostora ili prostorija. U stambenim zgradama često se postavlja u kuhinjama i kupaonicama. |
Osim toga, SNiP za ventilaciju javnih zgrada (41-01-2003) omogućuje dizajn mješovitih sustava: na primjer, glavni volumeni razmjene zraka osiguravaju prirodnu komunikaciju, a mehanički uređaji ugrađuju se samo na onim mjestima gdje su mogućnosti kanala ograničene.
Obratite pažnju! Također se instaliraju dodatni uređaji za prisilnu razmjenu zraka u slučaju da postoji potreba za podešavanjem sastava zraka. Primjer je industrijska poduzeća: za radionice, unos zraka provodi se na relativno čistom mjestu, a ne izravno na industrijskom mjestu.
Pored izmjene zraka, ti sustavi također obavljaju termoregulacijsku funkciju. Najčešće su odgovorni za hlađenje unutarnjeg prostora prostorije, ali postoje iznimke (na primjer, grijanje će biti relevantnije u sjevernim područjima Ruske Federacije). Zbog toga se sustav ventilacije često kombinira s uređajima za klimatizaciju.
Značajke rasporeda sustava
Osnovni načini dizajna
Dizajn ventilacije industrijske zgrade trebao bi se temeljiti na količini potrošenog zraka. To uzima u obzir ne samo broj ljudi u zgradi, već i radni mehanizmi (prije svega toplinski motori i motori s unutarnjim izgaranjem).
Ako planirate raditi s vlastitim rukama, trebali biste uzeti u obzir sljedeće standarde:
- Razmjena zraka po osobi - 20 m3/ h za javne zgrade, 30 za stambene i 40 za industrijske objekte.
Obratite pažnju! U sobama bez mogućnosti prirodne ventilacije cijene se udvostručuju na 40, 60 i 80 m3/ h
- Nazivni razmjena zraka za apartmane - ne manje od 3 m3/ h po 1 m2 stambeni prostor.
- Za kuhinju i kupaonicu - od 110 do 140m3/ h ovisno o vrsti instalirane ploče.
- Za stambene zgrade potrebno je zamijeniti cijeli volumen zraka najmanje najmanje 1 sat.
Osim toga, mora se imati na umu da u vašoj regiji može djelovati vlastita uputa, koja dodatno pooštrava uvjete za razmjenu zraka. Stoga je prije nego što počnemo dizajn komunikacija vrijediti upoznati se s trenutnim regulatornim okvirom.

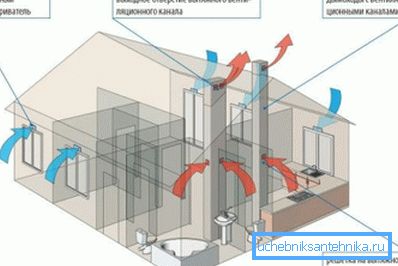

Kao uređaji za primanje vanjskog zraka, SNiP i drugi propisi preporučuju upotrebu posebnih provrta, otvora za usisne ventilacijske kanale kao i vanjskih vrata i čunjeva.
S ovim:
- Posebni priljevni uređaji smješteni su ne manje od 1 m od razine snježnog pokrova, ali ne više od 2 m od površine zemlje.
- Za zaštitu sustava od velikih komadića, kao i od prodiranja životinja u otvore usisa, preporučuje se ugradnja specijalnih rešetki. Dizajn rešetki treba biti dizajniran na takav način da se minimizira kapacitet kanala.

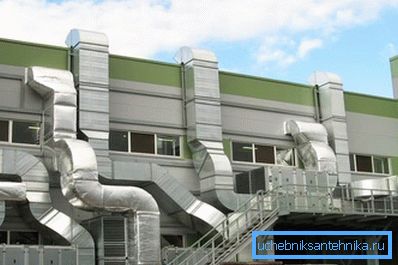

- Prijevoz zraka s naknadnim protjecanjem u sobu provodi se kroz zračne kanale. Zračni kanali mogu se nalaziti bilo unutar zidova ležaja ili u posebnim zidnim konstrukcijama.
- Uklanjanje mase otpada s visokim sadržajem ugljičnog dioksida provodi se kroz ispušne kanale. U gornji dio prostorije smješteni su otvori ispušnih kanala.
Obratite pažnju! Rupa mora biti smještena što je dalje moguće od mjesta ulaska.

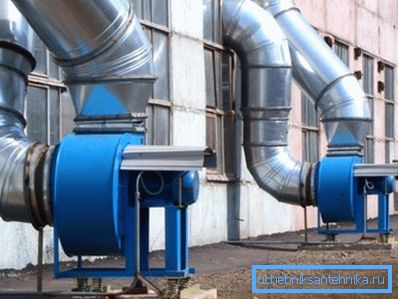

- Kod projektiranja kapulja, ventilacija industrijske zgrade treba osigurati mogućnost ekstrakcije dima u nuždi. U tu svrhu ugrađeni su posebni ventilatori zaštićeni od visokih temperatura u kanalu ili kutiji.
Instalacija ventilatora
Većina stambenih zgrada (privatnih i višeobiteljskih) koristi prirodne ventilacijske sustave. Međutim, u nekim slučajevima njihova snaga nije dovoljna da bi se osigurala potreba za kisikom, i stoga ih podržava, ugrađuju ventilatore za usisavanje ili ispuštanje.
Najčešće su takvi uređaji montirani:
- U kuhinjskim napunama. Ovo je najčešće mjesto mehaničke instalacije, čime se osigurava uklanjanje ispušnog zraka u ventilacijskom kanalu, a zatim van. Normalno, sustav se uključuje samo kada nema dovoljno prirodnog potiska za uklanjanje velikih količina dima ili neugodne pare.
- U kuhinjskom prozoru. Mogu biti i šav i ispušni. U prvom slučaju osiguravaju dovoljnu količinu zraka, što omogućuje učinkovitije rad s minama za ispušnu cijev, dok u drugom slučaju uklanjaju potrošeni ugljični dioksid.

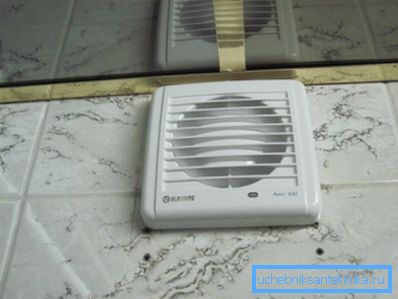

- U kupaonicama. Odgovoran je za normalizaciju mikroklime, koja se prvenstveno sastoji u smanjenju vlage. Najčešće se postavljaju bilo u ventilacijskom vratilu u blizini kupaonice, ili izravno u zidu s izlazom van.
Obratite pažnju! Obavezna ventilacija sanitarnih objekata u javnim zgradama, budući da samo ona može ukloniti neugodne mirise.
Ulazni ventili
Vrlo često, prilikom projektiranja sustava prilagodbe mikroklime našeg stana, svi se obratimo pozornost na učinkovitost napa, i gube pogled na priliv. To je posebno neugodno za zgrade koje imaju moderne metalno-plastične prozore s visokom razinom stezanja.
Obratite pažnju! S jedne strane, stari drveni okviri ispuštaju topline kroz praznine, ali s druge strane pružaju barem minimalnu razmjenu zraka.
U takvoj situaciji savjetujemo prodavačima PVC prozora da češće ventilaciju sobu, ali da bi se postigli regulatorni pokazatelji, to će se morati obaviti najmanje jednom i pol do dva sata.

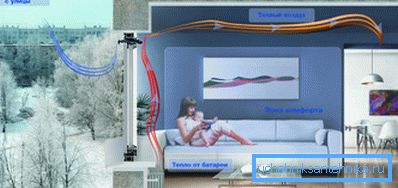

Zato stručnjaci na području prozračivanja prostora preporučuju instalaciju posebnih ventila za ventilaciju na prozorima:
- Ventil je uređaj koji je montiran na vrhu prozora.
- Unutar uređaja je mehanizam koji automatski otvara ili zatvara list ventila.
- Mehanizam može raditi automatski (više prikladan, ali je cijena nešto veća) i ručni način rada. Istodobno, zrak ulazi u sobu konstantno, ali u malim obrocima, što ne dovodi do smanjenja unutarnje temperature čak iu ekstremnoj hladnoći.
Osim prozora može se instalirati i zidni usisni ventili, ali njihova instalacija je povezana s velikim poteškoćama.
zaključak
Ventilacija industrijskih objekata, kao i sveobuhvatni sustav potpore mikroklima stambenih prostora, prilično su složeni i višekomponentni. Potrebno ih je osmisliti, usredotočujući se na cijeli popis regulatornih dokumenata i pokušavajući ne odstupati od zahtjeva koji su postavljeni u njima.
Video u ovom članku sadrži dodatne informacije koje će biti korisne svima koji namjeravaju organizirati organizaciju razmjene zraka.
