Ventilacijska shema: kako stvoriti novi projekt i razumjeti

I u izgradnji novog i održavanju postojećeg ventilacijskog sustava, neophodno je znati kako to funkcionira. Da biste razumjeli sve njezine nijanse i značajke, pomoći će ventilacijskoj shemi - u Hruščovu, modernom apartmanskom naselju, privatnoj stambenoj kući ili drugom objektu.

Upute u ovom materijalu opisuju osnovna pravila za pripremu i uporabu tih dokumenata.

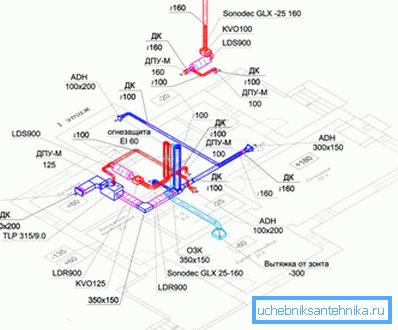

Crtanje ventilacije je jedna od najvažnijih faza izgradnje.

Značajke rada s tehničkom dokumentacijom

Trebate pročitati dijagrame

Čak i prije izgradnje privatne stambene kuće, planiranje popravaka u stanu, s obzirom na mogućnosti završetka u hamamu ili kadi, trebali biste voditi brigu o dizajnu i crtanju različitih inženjerskih mreža, uključujući ventilaciju. Pogreške i nedostatke napravljene u ovoj fazi izgradnje bit će vrlo teško popraviti vlastitim rukama nakon završetka.

Ipak, moguće je učinkovito riješiti probleme i postići ugodnu mikroklimu u kući kada niste sudjelovali u razvoju projekta i izgradnji strukture. U tom slučaju, bit će potrebno samo zamijeniti ili nadograditi one dijelove ventilacijske mreže koji značajno smanjuju ukupnu učinkovitost sustava.

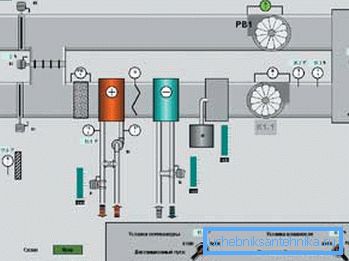

U foto - mnemoničkoj shemi ventilacijskog sustava

Ovdje opet postoji korisna ili novo sastavljena mnemonička shema ventilacije, na kojoj se ova ili ona oprema označava posebnim simbolima, kao i njegova inherentna tehnička svojstva i značajke. Potrebno je samo naučiti razlikovati, na primjer, oznaku nepovratnog ventila u ventilacijskoj shemi, od strelica poput nje, što ukazuje na prisutnost potpuno različitih komponenti i sklopova.

Opći zahtjevi projekta

Prilikom izrade dokumentacije o sustavu opskrbe svježim zrakom, važno je uzeti u obzir sljedeće parametre:

  • broj katova u kući;
  • onečišćenje zraka na otvorenom;
  • vanjska razina buke;
  • kategorija požarne sigurnosti.

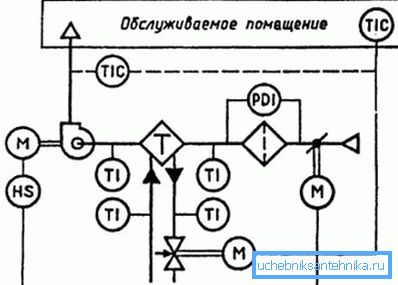

Primjer dijagrama sustava ventilacije

Tijekom pripreme ventilacijske sheme, uz parametre učinkovitosti, treba obratiti pozornost na nekoliko dodatnih čimbenika:

  • mogućnost širenja požara kroz ventilacijske kanale tijekom požara;
  • mogućnost hlađenja prostora i prodor u njih od onečišćenog zraka kroz kanale za zrak velikog poprečnog presjeka.

Kako bi se izbjegle gore navedene poteškoće, preporučljivo je predvidjeti uporabu protupožarne materijale i opreme, kao i ugradnju zaštitnih ventilacijskih ventila koji sprječavaju pojavu obrnuti potisak u ventilaciji.

Projektiranje novog ventilacijskog sustava

Potrebna je detaljna shema ventilacijskog sustava (uključujući i aksonometrijske) za koordinaciju projekta privatne kuće u izgradnji u kontrolnim i nadzornim instancama.

U ovom slučaju, obavezna je instalacija opreme koja može pumpati željenu količinu zraka:

  • za sobe u kojima se planira stalno boravište ljudi - 3 cu. metara po satu po 1 kvadratu. četvorni metar;
  • za kupaonice kombinirane s toaletima - 50 cu. metara na sat;
  • za odvojene vodovodne prostorije - 25 cu. metara po satu.

Također je važno zapamtiti da je za učinkovito pružanje stanovnika kuće ili stana svježim zrakom nužno da prođe. Stoga se dostavna dokumentacija obično prilaže projektnoj dokumentaciji.

Obratite pažnju! Upotrijebljena oprema i zračni kanali moraju biti u skladu s ne samo sanitarnim standardima, već i sa zahtjevima zaštite od požara. Inače, projekt koji ste pripremili neće odobriti vatrogasni inspektorat.

Prilikom izrade crteža i izvođenja inženjerskih proračuna također je potrebno uzeti u obzir sljedeće parametre:

  • vrsta ventilacije koja se koristi;
  • način distribucije protoka zraka u prostoru;
  • prisutnost u sustavu ventilacije čišćenja ulaznog zraka;
  • potreba za instalacijom i projektiranjem oporabe topline.

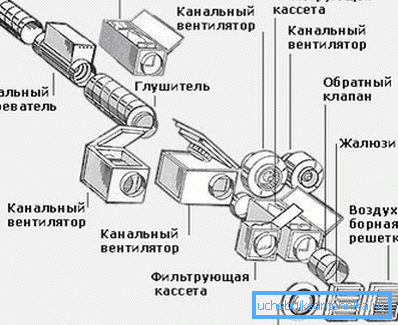

Shema ventilacijskog sustava trebala bi sadržavati naziv korištene opreme.

Osim toga, ne bismo smjeli zaboraviti na estetsku komponentu. Kanali za zrak, usisni i ispušni rešetki bi se trebali uklopiti u prostore i ne bi ometali živote ili rad ljudi.

Nadogradnja postojećeg sustava

Često postoje situacije kada je potrebno zamijeniti ili nadograditi ventilacijsku mrežu u već izgrađenom i puštenom zgradi. Ovo je prilično dugotrajan proces, međutim, vrlo je povoljan za samostalno implementiranje.

Savjet! Trošak preinake gotovih komunalnih poduzeća uvijek je veći od razvoja i ugradnje novih. Stoga pažljivo dizajnirati i izračunati sve parametre. To će se isplatiti mnogo puta u budućnosti.

Proces obrade postojeće ventilacije sastoji se od nekoliko uzastopnih faza:

  • izračunavanje volumena cirkulirajućeg zraka;
  • odabir dijelova zračnog kanala;
  • odaberite vrstu ventilatora, filtara i druge potrebne opreme.

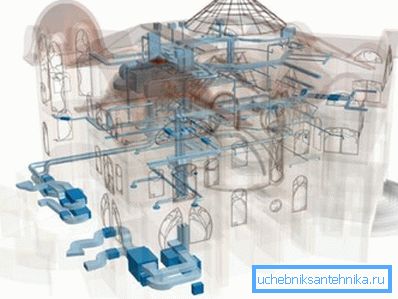

Modernizacija postojećeg sustava je teža od projektiranja novog.

Nakon toga se izrađuje prirodni dijagram ventilacije ili crtež mehaničkog sustava razmjene zraka, određuje se mjesto za postavljanje kanala i pričvrsne opreme, te se provode građevinski radovi.

Ventilacijski sustavi stambenih zgrada

Načelo rada ventilacijskog sustava u modernoj gradskoj kući temelji se na prirodnom protoku zraka koji dolazi kroz otvorene prozore i vrata i uklanja se kroz zajedničke ventilacijske kanale.

U starim kućama (do 5 katova) moguće je organizirati odvojenu ispušnu osovinu za svaki stan. U više modernih zgrada, kanali za prolaz zraka iz apartmana izlaze u zajednički kanal koji završava na tehničkom katu, osiguravajući željenu razinu vuče.

U novim visokim zgradama (više od 24 etaže), pored glavne ventilacijske osovine, konstruira se tzv. Akcelerski kanal, koji je povezan s glavnim. Zahvaljujući ovom rješenju povećava se volumen pumpanog zraka, a vlažnost i temperatura u svim sobama stabiliziraju.

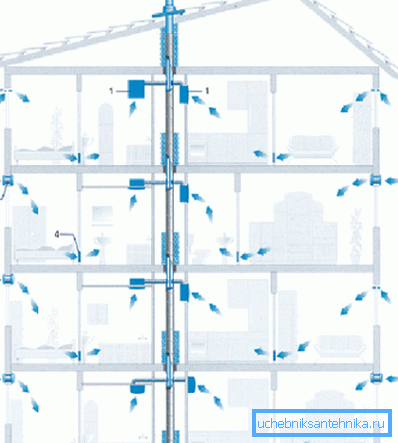

Shema ventilacijske mreže stambene zgrade

zaključak

Dobar kućni majstor razlikuje se od svog neiskusnog kolege jer uvijek priprema obrazac budućeg stvaranja prije početka rada. To vrijedi i za ventilacijske sustave. Dostupnost jasne i lako čitljive dokumentacije ne samo da olakšava rad radnika, već omogućava i lako rješavanje problema koji se javljaju.

Više informacija o izradi i pripremi građevinske dokumentacije možete saznati iz videozapisa u ovom članku.
