Ventilacijske cijevi - veličina je važna

U pravilu, kada samostalno projektiranje ventilacijskog sustava, ljudi ne vole posebno komplicirati zadatak i odabrati veličine koje se zovu slučajnim odabirom. Obično promjer s marginom i na rad ventilacije nije osobito pogođen, ali ovaj pristup nije za inženjere suočiti. Neće biti suvišno znati kako pravilno odabrati ventilacijske cijevi.

Što bi trebalo biti ventilacijska cijev

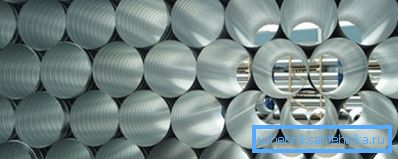

Na primjer, u usporedbi s drugim sustavima, ventilacija neće doživjeti značajni stres tijekom rada, što znači da nema potrebe za značajnom debljinom metala. Stoga se prvi zahtjev za metalni kanal može nazvati malom debljinom stijenke.

Drugi važan parametar smatra se otpornom na koroziju. Ipak, razina vlažnosti zraka koja prolazi kroz kanale je dovoljno visoka, tako da metal ne bi trebao biti prekriven slojem hrđe u 6-12 mjeseci.

Najvažnije karakteristike su promjer koji izravno utječe na učinkovitost ventilacijskog sustava. Ventilacijska cijev od 120 mm ima površinu presjeka od 113,04 cm², promjer, na primjer, 75 mm - samo 44,15 cm². Jasno je da ako se površine poprečnog presjeka razlikuju za faktor od 2,56, tada će moći preskočiti različite količine zraka po jedinici vremena (pri jednakoj brzini protoka).

Regulatorni okvir

Glavni pokazatelj odabira promjera kanala može se smatrati protokom zraka po jedinici vremena. U SNiP 41-01-2003, glavni zahtjevi za sustav ventilacije zabilježeni su kako u pogledu produktivnosti tako iu smislu geometrijskih dimenzija.

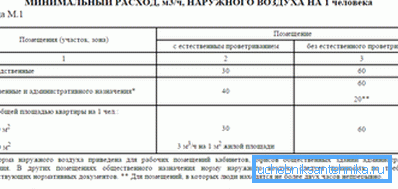

Na primjer, prema ovom standardu za stambene prostore, protok zraka treba biti (za 1 osobu):

• za sobe s površinom većim od 20 m² - ili 30 m³/ sat, ili ne manje od 0,35 razmjene zraka, izračunato na temelju ukupnog volumena stana. Konačno, u izračunima se pretpostavlja veća vrijednost;
• ako prostor prostorije ne prelazi 20 m², razmjena zraka jednostavno se može poduzeti na temelju prosječne vrijednosti od 3 m³/ sat na 1 m² područje.

To znači, kroz srednju veličinu prostorije (19-20 m²) po satu ventilacija treba osigurati cirkulaciju od oko 60 m³. Mala veličina, na primjer, 75 mm ventilacijska cijev jednostavno se neće nositi s ovim zadatkom.

Obratite pažnju! Teoretski, moguće je povećati volumen zraka koji se isporučuje čak i kroz mali dio, dovoljno je samo instalirati snažan ventilator. Ali to će dovesti do velikog povećanja brzine zraka. Malo je vjerojatno da stan treba skice i zavijanje vjetra u ventilaciji.

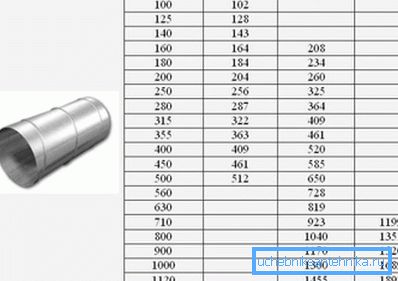

Isti standard (SNiP 41-01-2003) sadrži neke zahtjeve glede veličine plinovoda.

Što se tiče kanala profila, morate se kretati na većoj strani:

• s veličinom do 250 mm, debljina stijenke treba biti jednaka 0,5 mm;
• s povećanjem veličine do 1250 - 2000 mm debljina stjenke raste do 0,9 mm;
• ako veličina veće strane premašuje 2000 mm, potrebno je dodatni izračun da bi se opravdao debljinu metala.

Ako su njegova ograničenja i dijelovi okruglih ventilacijskih kanala:

• na primjer, kružne ventilacijske kanale promjera manjeg od 200 mm smiju se koristiti samo ako debljina stijenke ne prelazi 0,5 mm. Čak i ako ventilacijska cijev od 160 mm ima debljinu stjenke od 0,6 mm, strogo prema standardu, mora se zamijeniti. Naravno, u privatnoj gradnji nema tako krutih ograničenja;
• ali u slučaju velikog promjera (od 1.800 do 2.000 mm) debljina čelika se može povećati na 1.4 mm. To je neophodno tako da se kanal ne bi jednostavno savio pod vlastitom težinom.

Izbor zračnog kanala

Kod određivanja dimenzija poprečnog presjeka potrebno je uzeti u obzir brzinu kretanja zraka. Ventilacijski kanal koji se nalazi u stanu ne bi trebao biti izvor stalne buke, a brzina strujanja zraka u stanu (vrijedi i za usisne i ispušne kanale) ne bi trebala uzrokovati nelagodu.

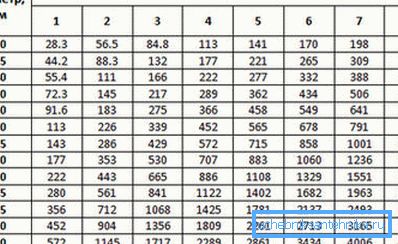

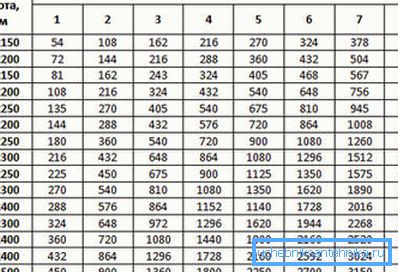

Iz tog razloga, za različite dijelove ventilacijskog sustava, uvedeni su njihovi preporučeni pokazatelji brzine zraka, što uvelike utječe na razmjenu zraka. Na primjer, ventilacijska cijev promjera 200 mm i brzina zraka od 1,0 m / s može osigurati razmjenu zraka na 113 m.³/ sat S povećanjem brzine do 1,5 m / s, razmjena zraka će rasti 1,5 puta na 169,5 m³/ sat

U ovom slučaju, mnogo ovisi o načinu cirkulacije zraka (prirodno ili prisilno). Dakle, za sustave s prirodnom cirkulacijom, maksimalna brzina protoka zraka može doseći do 2 m / s (u rudnicima), u zračnim kanalima u stanovima protok zraka se kreće pri nižoj brzini.

Ali ako se ventilacijska cijev u privatnoj kući nadopuni ventilatorom kanala, povećava se protok.

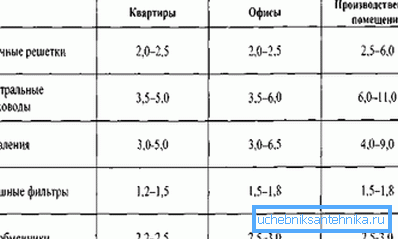

Budući da je varijacija snage ventilatora prilično velika, moramo se osloniti na preporučene vrijednosti za različite dijelove sustava:

• na razini rešetke, brzina ne smije biti veća od 1 do 3 m / s;
• ispušna rešetka - 1,5 - 3,0 m / s;
• distributer zraka - 1,5 - 2,0 m / s;
• bočni kanal - 4,0 - 5,0 m / s;
• kanalni kanal ventila - 6.0 - 8.0 m / s.

Postupak odabira kanala

Upute za odlomak samo odabira sastoje se od samo nekoliko točaka:

• najprije morate odlučiti o brzini zraka u sobi;
• zatim, s obzirom na određenu brzinu zraka, izračunava se područje ventilacijskog kanala. Izračun se provodi prema formuli

Da bi se utvrdio promjer upotrebljavanja formule ventilacijskih cijevi.

• budući da je odabir veličine tipa morao zaokružiti rezultat, tada morate provjeriti koliko se brzina protoka zraka promijenila. Samo iz prethodnih formula morate izvući izraze kako biste utvrdili brzinu

gdje a i b - veličina pravokutnog dijela, m

Što se tiče razmjene zraka, možete koristiti dva pristupa kako biste je odredili, ali kada se izračuni obavljaju vlastitim rukama, često ih se jednostavno postavlja prema normi od 30 m³/ sat za jednu osobu. Općenito, takve opcije su moguće:

• uzimajući u obzir učestalost zamjene zraka u sobi, u ovom slučaju, količina zračne razmjene određena je formulom

gdje je V volumen prostorije, m³/ sat;

n je stopa tečaja zraka (u pravilu, za stambene zgrade pretpostavlja se u rasponu od 1-3).

• uzimajući u obzir brzinu razmjene zraka za prvu osobu u zgradi (količina zračne razmjene u ovom slučaju razmatra se na početku članka).

Primjer dimenzioniranja kanala

Pretpostavimo da trebate odabrati veličinu ventilacijskog kanala kako biste osigurali izlazne pokrove u prostoriji veličine 4x5x3 m. Dugo se planira samo 1 osoba u prostoriji.

Izračun se provodi u sljedećem redoslijedu:

• određuje se razmjena zraka - u našem slučaju možete postaviti vrijednost na 60 m³/ sat (pri brzini od 3,0 m³/ sat svakih 1,0 m² područje);
• uzima se brzina kretanja zraka u kanalu - moguće je zaustaviti na vrijednosti od 1,0 m / s;
• određeno područjem presjeka A = 60 / (3600 • 1,0) = 166,67 cm²;
• odabrana je odgovarajuća veličina. U našem slučaju možete odabrati bilo kružni kanal od 140 mm (područje presjeka od 154 cm²) ili pravokutni presjek 100 x 200 mm (površina 200 cm²);

• provjerava se brzina. Za okrugli kanal će biti v = 60 / (3600 • 0,0154) = 1,08 m / s, a za pravokutni presjek - v = 60 / (3600 • 0,0200) = 0,83 m / s. Obje su vrijednosti unutar prihvatljivih granica, tako da cijena i metoda instalacije cijevi mogu biti presudni faktor u odabiru.

Što tražiti pri odabiru zračnog kanala

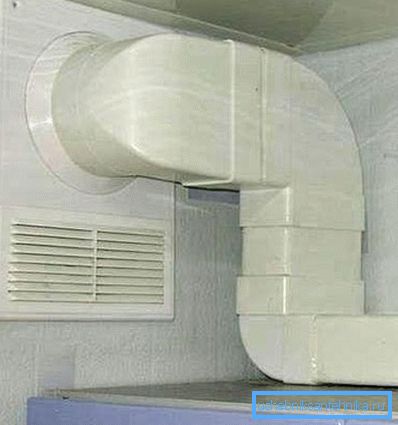

Prilikom odabira zračnog kanala, morate uzeti u obzir ne samo dio dizajna, već i odmah razmislite o jednostavnosti instalacije. U primjeru izračuna, odabran je zračni kanal približno jednakog kapaciteta, ali u slučaju kružnog poprečnog presjeka, njegov promjer je 160 mm, a kod pravokutnog dijela samo 100 mm. Kada se instaliraju ventilacijske cijevi, ušteda od 60 mm može biti vrlo važna.

Osim toga, pozornost treba posvetiti takvim sitnicama kao što su:

• zaštitu od buke i izolaciju. Ponekad je bolje kupiti zračne kanale s tvorničkim zvučnim i toplinskim izolacijskim slojem;

Obratite pažnju! Izolacija ventilacijskih cijevi je neophodna jer će se zimi zraka u neizoliranom cjevovodu prebrzo hladiti i da će doći do problema s teretom.

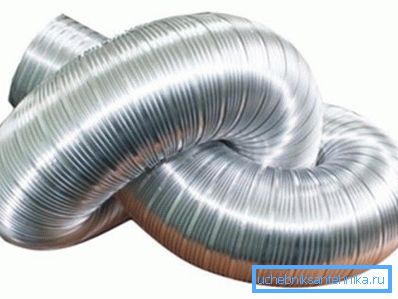

• ako se u nekim mjestima kanal često mora savijati pod velikim kutevima, tada bi se uporaba fleksibilne cijevi mogla opravdati.. Takvi zračni kanali mogu biti polukruti (od aluminijske folije namotane na čelični okvir) i PVC. Glavna prednost fleksibilne ventilacijske cijevi je mogućnost glatke rotacije (to ima blagotvoran učinak na aerodinamiku) i smanjenje broja oblikovanih elemenata na minimum.

sažimanje

Ključ za kvalitetnu ventilaciju može se nazvati ispravno projektiranim sustavom ventilacije. Značajnu ulogu igra ne samo lokacija zračnih kanala nego i njihov izračun (što znači odabir dimenzija poprečnog presjeka). Preporuke predložene u članku pomoći će izbjeći tipične pogreške novopridošlica, a stanarska ventilacija će uvijek raditi stabilno.

Video u ovom članku prikazuje primjer već postavljenog pravokutnog ventilacijskog sustava.
