Ventilacijske kutije - kako ne pokvariti ventilaciju u stanu

Vrlo često, stanari stanova u potrazi za povećanjem slobodnog prostora u kuhinji ili u kupaonici pristaju "poboljšati" ventilacijski sustav. U pravilu to je zbog činjenice da su ventilacijske kutije jednostavno djelomično rastavljene, što u budućnosti uzrokuje ozbiljne probleme. Da bi se to spriječilo, smisla je detaljnije razumjeti svrhu i funkcioniranje ovog elementa ventilacijskog sustava.

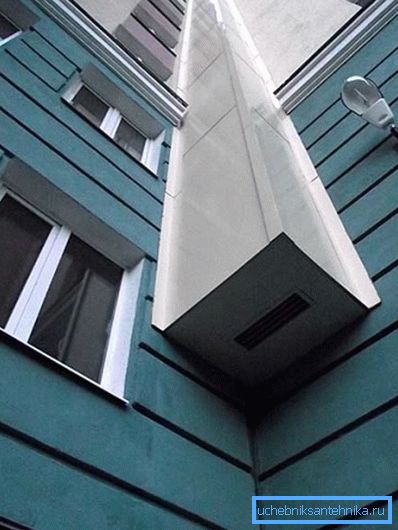

Kutija za prozračivanje instalirana vani

Načelo djelovanja i svrhe

U odjeljku u bilo kojem ventilacijskom kanalu, vidljivi su 3 kanala, dok jedan od njih ima mnogo veći prostor od drugog 2.

Svaka od njih igra ulogu:

  • malih kanala (oni se nazivaju i satelitskim kanalima, promjer takvih kanala u tipičnim kućama ne prelazi 15 cm) koriste se za uklanjanje zraka iz kupaonice i kuhinje;
  • Grand Canal - zajednički zračni kanal u kojemu se zrak izvučen iz različitih apartmana miješa.

Dimenzije ventilacijskih kanala u stambenim zgradama u načelu su usporedive - općenito treba stati na veliki otvor zraka (oko 30 x 60 cm) i 2 satelitskih kanala (svaka od 15x15 cm).

Unutarnji pogled

Djeluje prema sljedećoj shemi:

  • zrak kroz ventilacijsku rešetku izvlači se iz WC-a i kuhinje u odgovarajući satelitski kanal;
  • zrak ne ulazi uobičajenu osovinu odmah prije nego što prođe okomito oko 3 m. Pravokutna plastična ventilacijska kutija može se koristiti za isporuku zraka iz prostorije na satelitski kanal;
  • u rudniku se mješa s kapuljačom iz drugih apartmana i krene na krov, gdje se uklanja izvan granica ventilacijskog sustava.

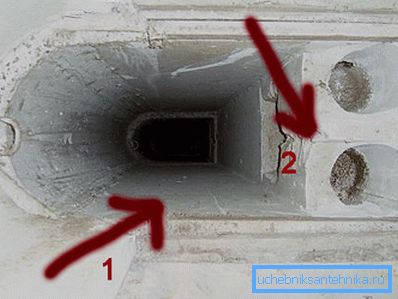

Rubna sekcija: 1 - glavni kanal; 2 - satelitski kanali

Obratite pažnju! Stan je glavni dio satelitskih kanala ispod kućišta. Dakle, uklanjanje ili kršenje geometrije bit će prvenstveno na susjedima ispod, a već će vam osobno donijeti puno problema.

Pročitajte više o dizajnu

Vrlo često kutija za ventilaciju u kuhinji ili kupaonici zauzima pristojno mjesto. S obzirom na vječni nedostatak slobodnog prostora, mnogi se bave nepoželjnim amaterom i uklanjaju dio kutije ili smanjuju njegovu veličinu.

Ako na dnu susjeda ima dovoljno brzog navođenja da se obrati agencijama za provedbu zakona, onda s 100% vjerojatnosti, nesretni arhitekti će morati obnoviti uništenu strukturu. (Vidi također članak Ispušni sustav ventilacije kod kuće: značajke.)

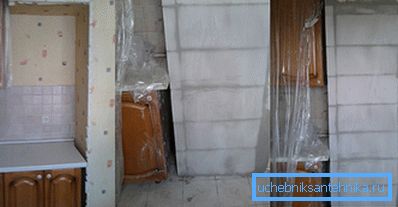

Na slici je dio građevine prvi put bio sužen što je više moguće, a zatim je obnovljen.

Obratite pažnju! Unatoč činjenici da je sam kutija smještena u stanu, nije u vlasništvu stanovnika. Tako je neovlaštena promjena ilegalna.

Što prijeti rastavljanju ili sužavanju kutije

Mnogi takozvani stručnjaci nude usluge smanjenja veličine strukture bez pogoršanja ventilacije u stanu. No zaboravili su dodati kako će, kao posljedica ove "modernizacije", susjedi pasti odozdo.

Najčešće to jednostavno skida dio kutije. Cijena takve usluge je relativno mala, štoviše, zbog uklanjanja dijela dizajna, slobodno područje se dramatično povećava. Morat ćete ga platiti u apartmane, zbog čega će neugodan miris prodrijeti u sobe.

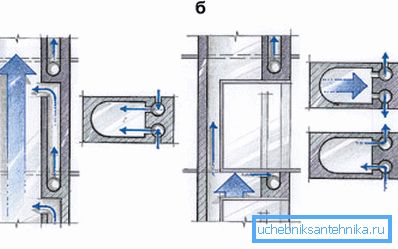

Posljedice

Činjenica je da se ovom metodom modernizacije kanala veličina velikog ventilacijskog kanala oštro sužava i neki od satelitskih kanala su odsječeni. Kao rezultat toga, ako je ranije zraka kroz satelitske kanale tiho ušla u ventilacijsku osovinu, sad se počiva na pregradu na izlazu.

Osim toga, zbog oštrog suženja prostora kanala ispred uskog grla formira se područje visokog tlaka, što također ne poboljšava ventilaciju. Kao rezultat toga, cijev jednostavno ne može fizički raditi s istom produktivnošću kao i prije, a neki od onečišćenog zraka teče natrag u sobe. Za ispravljanje situacije može se vratiti samo geometrija strukture, na sreću, ta se djela mogu obaviti vlastitim rukama.

Vodič za oporavak

Glavni zadatak je dobiti, na kraju rada, početne dimenzije kutije za ventilaciju (prije njegove izmjene).

Upute za obavljanje posla izgledaju ovako:

  • uklanja završni materijal iz preostalih dijelova strukture;
  • treba izložiti unutarnji prostor. Da biste to učinili, potrebno je ukloniti dio zidova i oba podloga;

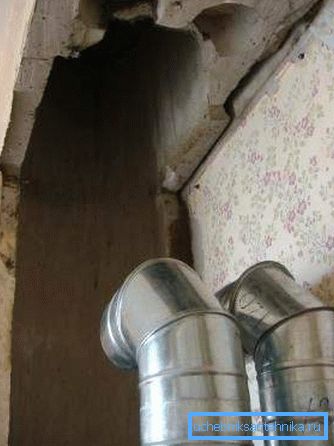

Uklonjeni zidovi i podovi
  • ovisno o tome koji je materijal upotrijebljen za gradnju kutije, odabire se materijal za ugađanje;

Obratite pažnju! Prije nego što uključite zidove, morate vratiti zatvoreni dio satelitskih kanala koji dolaze iz stražnjeg stana. Da biste to učinili, možete koristiti plastične ili metalne kanale.

  • obnova ventilacijskog kanala omogućuje ponovno postavljanje zidova. Za to se najčešće koriste pjenasti blokovi ili gips ploče - zidovi neće biti podvrgnuti teškim teretima, ali izvrsna obradivost će samo ubrzati popravke;

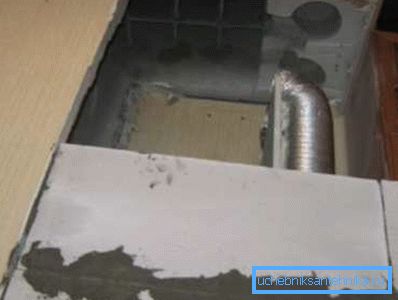

Obnova zida
  • nakon što je restaurirana geometrija kutija, samo će biti potrebno provjeriti njegov rad (susjedi bi trebali imati provjetravanje na dnu) i obnoviti zidove.

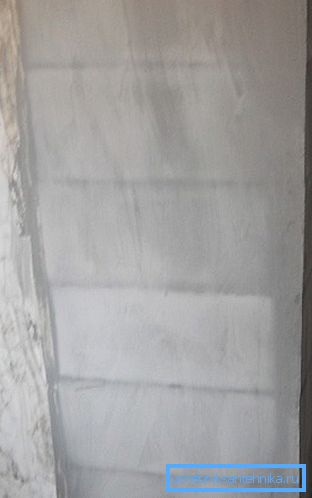

Okvir je postao isti kao prije neuspjelog popravka

Obratite pažnju! Za unutarnju particiju ne preporučuje se korištenje tankih limova, šperploče itd. U budućnosti to može uzrokovati probleme sa šumom, a ovaj nedostatak može se ispraviti samo uklanjanjem zidova kutije.

U nekim slučajevima, možda će biti potrebno napraviti kutije za prozračivanje koje se naziva "od nule" kada je potpuno srušena. Redoslijed izvođenja rada ostaje isti, samo se volumen malo povećava.

Plastične i metalne kutije

Vrlo često postoje reference na plastične i metalne kutije. Kada se primjenjuje na ventilaciju, definicija plastičnih kutije za ventilaciju obično znači presjek kanala od nape do ventila u zidu. Također, takve se strukture mogu upotrijebiti za skrivanje neuglednog dijela cijevi, na primjer, na području između kuhinjske nape i stropa.

Plastične i metalne kutije za ventilaciju su dobre, prije svega, izgled. U pravilu, takvi dizajni ne zahtijevaju dodatnu doradu, a uz pravi pristup oni mogu postati unutarnji ukras.

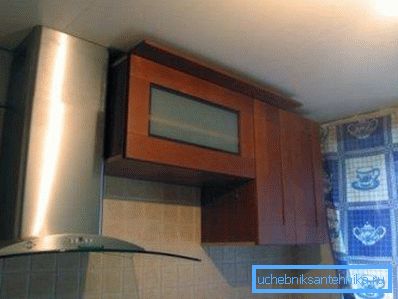

Ventilacioni kanal je skriven iza metalne kutije.

Što se tiče oblika sekcije, ne postoji univerzalno rješenje. Poželjni su zračni zrakovi zraka u smislu aerodinamike, a kvadratni (pravokutni) poprečni presjeci lakše se postavljaju zbog ravnih površina.

Dimenzije plastičnog ventilacijskog kanala odabiru se prema snazi ​​kape, no najčešće se koriste veličine kao što su 204x60 mm, 120x60 mm i 110x55 mm. S daljnjim smanjenjem poprečnog presjeka, njegova će produktivnost biti premala.

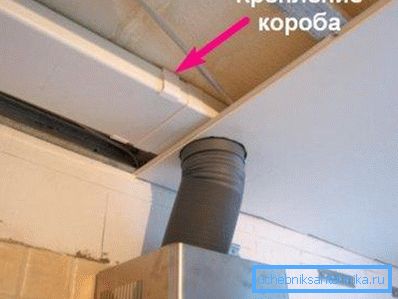

Plastična kutijica skrivena iza limova suhozida

Obratite pažnju! Navedene veličine plastičnih kutije za ventilaciju imaju istu visinu ne slučajno. Vrlo često su maskirani iza gipsane ploče, tako da visina presjeka ne prelazi 60 mm.

Riješite se buke

Postoji nekoliko razloga za šum:

  • neuspješna promjena kutije;
  • korištenje navijača;
  • ako je korišten valovitog cjevovoda, nije se moglo dovoljno snažno rastegnuti u instalacijskoj fazi, kao rezultat toga, njegova površina podsjeća na ploču za pranje i zrak uzrokuje puno buke kad ga dotakne.

U svakom od ovih slučajeva potrebna vam je izolacijska izolacija ventilacijskog kanala.

Postoji nekoliko načina za borbu protiv buke:

  • pokriti kutiju slojem izolacije buke. Takav materijal može biti samoljepljiv, u kojem slučaju je dovoljno jednostavno ga ljepiti po cijeloj površini kutije;

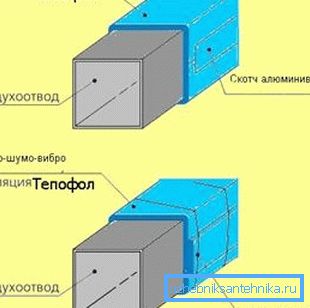

Shematski prikaz vanjske šumske izolacije

Obratite pažnju! Postoji mogućnost pričvršćivanja zvučne izolacije na unutarnju površinu kutije, ali u ovom slučaju postoji velika vjerojatnost za prigušivanje materijala i razvoj gljiva na njemu.

  • ako je glavni izvor buke ventilator, možete ga ponovno instalirati pomoću antivibration fleksibilnih umetaka. Ili jednostavno zamijenite ga manje glasnom, također se može instalirati posebna instalacija iza samog ventilatora za borbu protiv buke;
  • može se upotrijebiti lamelarnu prigušivač;

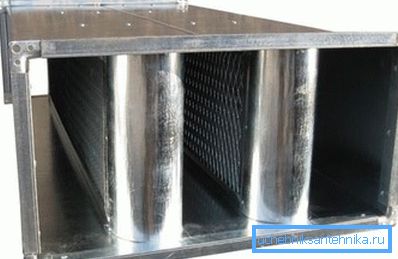

Na prigušivaču foto - ploče
  • Čvrsti kanali za zrak mogu se zamijeniti fleksibilnim, a zračni trenje na njihovim zidovima bit će znatno smanjen, stoga će problem buke nestati.

Na kraju

Ventilacija je prilično krhki sustav i vrlo je lako uplitati se u njegovu učinkovitost zbog netočne intervencije. Konkretno, ventilacijske kutije su u opasnosti - nepismeni rad s ovim elementima sustava dovodi do neugodnih posljedica.

Kako bi se to izbjeglo, dovoljno je samo pridržavati se preporuka predloženih u članku. Video u ovom članku pokazuje fazama proces vraćanja ventilacijskog kanala.
