Ventilacijski kanali i kanali za zrak u apartmanima i kućama

Nema izgradnje stambene kuće kompletno bez instaliranja i spajanja prirodnog ili prisilnog ventilacijskog sustava. U višestambenim zgradama najčešće se ugrađuju zračni kanali od cigle ili čvrstog betona za uklanjanje ispušnog zraka iz stambenog prostora u atmosferu, koji se instaliraju odmah za vrijeme izgradnje kuće. Kada je ventilacijski stog začepljen ili ako je potreban prijenos kanala na drugo mjesto, za vanjsku instalaciju koriste se novi metalni ili plastični pravokutni ventilacijski kanali.

Pravila za uređenje ventilacijskih kanala

Prilikom izvođenja popravaka ili instalacijskih radova, trebate biti svjesni da se uređenje nove ili re-opreme postojećeg ventilacijskog sustava s vlastitim rukama mora provesti u skladu s utvrđenim propisima o gradnji.

Kako bi čitatelj olakšao rješavanje ovog jednostavnog zadatka, ovaj će članak dati kratak pregled koji opisuje glavne značajke uređenja glavnih kanala i ventilacijskih kanala u privatnim kućama i apartmanima.

Vrste ventilacijskih kanala

Prema svojim karakteristikama dizajna i relativnom pozicioniranju ventilacijskih kanala u odnosu na nosive zidove zgrade, svi se kanali za zrak mogu podijeliti u nekoliko tipova.

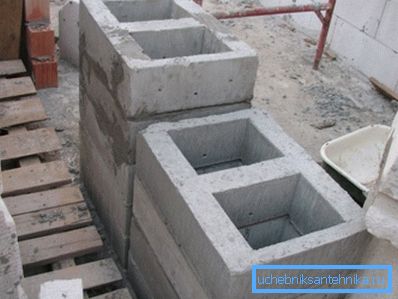

1. Ugrađeni ventili za prozračivanje pravokutnog ili kvadratnog poprečnog presjeka, u pravilu, postavljeni su na potpornim zidovima zgrade tijekom njegove izgradnje. U njihovoj proizvodnji najčešće se koriste ručno polaganje ventilacijskih kanala od cigle ili stvaranje posebnih armiranobetonskih blokova namijenjenih ugradnji takvih sustava.

1. Lažni ili suspendirani kanali za zrak najčešće predstavljaju ravne kanale za ventilaciju u obliku montažnih kutija u obliku pocinčanog lima.. Instalacija i spajanje takvih sustava obavlja se nakon dovršenja građevinskih i završnih radova, au slučaju rekonstrukcije prostora - nakon završetka rekonstrukcije, prema posebno razvijenom tehničkom projektu.
2. Vanjski ili drugim riječima, dodatni ventilacijski kanali su samostojeća građevinska građevina koja je instalirana na vanjskoj strani zgrade.. Takav sustav može biti izrađen od cigle, čvrstog betona, kao i predfabriciranih metalnih cijevi od pocinčanog ili nehrđajućeg čelika.

Savjet! Preporučuje se da se kanali za prozračivanje u privatnim kućama postavljaju paralelno s dimnjakom, u neposrednoj blizini. Takav raspored zbog povećanja toplog zraka može znatno povećati žudnju i time poboljšati učinkovitost ventilacijskog sustava.

Odabir materijala

Trenutno se nudi veliki broj različitih materijala za ugradnju zračnih kanala, čija cijena može značajno varirati, ali pravi izbor ovisi uglavnom o specifičnim uvjetima gradnje i specifičnoj upotrebi prostorije.

1. Ugrađeni zračni kanali monolitnog betona su visoke čvrstoće i izdržljivosti, lako se održavaju, a osim toga, s jednolikom monolitnom ispunom, oni imaju malo otpora kretanju protoka zraka.

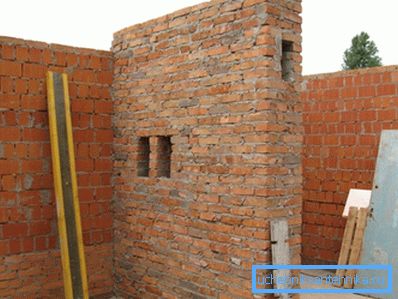

2. Čvrsta opeka ima slična operativna svojstva, međutim, u većini slučajeva zidanje ventilacijskih kanala može stvoriti turbulentnu turbulenciju koja značajno smanjuje žudnje pa se preporučuje da ga koristite prilikom instaliranja ventilacijskih sustava s prisilnom cirkulacijom zraka.

1. Metalni i plastični kanali za ventilaciju su bez ovog nedostatka, ali su manje izdržljivi, stoga ih je potrebno zaštititi od vanjskog mehaničkog udara. Osim toga, svi metalni proizvodi (osim nehrđajućeg čelika) podložni su atmosferskoj koroziji i stoga trebaju dodatnu zaštitu od vlage koja nastaje uslijed nastanka kondenzata.
2. Za ugradnju unutar cigle ili betonskog zida, koriste se i ugrađeni azbest-cementni kanali. Sa stajališta aerodinamike i performansi, ovaj materijal je najprikladniji za ugradnju ugrađenih ventilacijskih sustava u procesu izgradnje opeke ili čvrste građevine.
3. Za instalaciju ventilacijskog sustava u zatvorenom prostoru, kao što je iza spuštenih stropova ili iza zidnih ploča od gipsanih ploča, dobro su prilagođeni plosnati ventili za male ventile, od plastike ili metala.

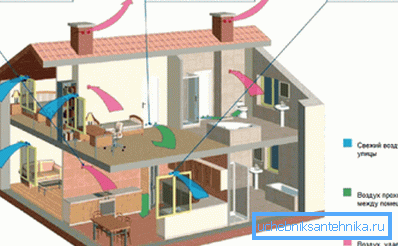

Savjet! Kod ventilacije slobodnog protoka za samonastavljanje s prirodnom cirkulacijom zraka, preporučuje se korištenje okruglih plastičnih ventilacijskih kanala jer, zbog svojeg oblika i glatke unutarnje površine, stvaraju minimalnu otpornost na kretanje zraka.

Neovisna proizvodnja kanala

Kao što je gore spomenuto, najbolje je koristiti okrugla azbestovana cementna cijev za ugradnju integriranog kanala, pa će se u nastavku prikazati korak po korak za instalaciju takvog ventilacijskog kanala u zidani zid.

1. Izvođenje ciglenog zida i pola i pol cigla na uobičajen način se postavljaju na razinu položaja otvora.
2. Na dnu azbest-cementne cijevi, rezni prednji zid prema aksijalnoj liniji, na visinu od 120 mm, tako da se na njenom kraju stvori prozorski prozor.
3. Na gornjoj ravnini zidane cigle, postavite azbestnu cementnu cijev s prozorom izrezanom u prostoriju i privremeno ga pričvrstite na građevinske konstrukcije (stupove, grede, strop) žicom za pletenje.
4. Nastavite ciglom na isti način, stavljajući opeku na rub ispred i iza cijevi azbest-cementa.
5. Dakle, trebate donijeti gornji kraj azbest-cementne cijevi s okolnom opekom do razine koja nije niža od gornjeg dijela grebena krova.

Savjet! Za povezivanje vodoravnog ventilacijskog kanala na vertikalni nosač na drugim etažama, na pravom mjestu cijevi azbest-cementa, potrebno je izrezati pravokutni ili kvadratni prozor širine jednakom promjeru i visine od najmanje 120 mm.

Regulatorni tehnički zahtjevi

Kada se samostalno obavlja instalacijski rad, potrebno je udovoljavati općeprihvaćenim normama i pravilima koja se odnose na raspored ventilacijskih sustava, a oblik unutarnjeg dijela i dimenzije kanala za ventilaciju moraju strogo odgovarati zahtjevima regulatornih dokumenata.

1. Otvori za odzračivanje u prostoriji trebali bi biti smješteni što bliže stropu, a udaljenost od gornjeg ruba do stropa ne smije biti veća od 100 mm.
2. Ako se izlaz cijevi na krovu ne nalazi više od 1500 mm od grebena krova, njegova visina mora biti barem 500 mm veća od grebena.
3. Da bi se poboljšao prirodni potisak i kako bi se zaštitio vertikalni usponski oslonac iz oborine, njegova izlazna mreža trebala bi biti opremljena posebnim deflektorom od nehrđajućeg čelika.

1. Vertikalni usponi s prirodnom cirkulacijom zraka trebaju imati površinu poprečnog presjeka od najmanje 140-180 cm3, što otprilike odgovara promjeru cijevi od 120-150 mm.
2. Područje poprečnog presjeka vertikalnih uspona s prisilnom cirkulacijom zraka mora biti najmanje 90-130 cm, što odgovara promjeru kružne cijevi od 100-130 mm.
3. Svi vertikalni i vodoravni ventilacijski kanali koji prolaze kroz stubište, tavan ili druge neprijavljene prostorije trebaju imati toplinsku izolaciju od ekspandiranog polistirenskog lima ili mineralne vune, s minimalnom debljinom od 50 mm.
4. Da bi se osiguralo normalno potisak, u sustavima s prirodnom ili prisilnom cirkulacijom zraka, svi spojevi moraju biti potpuno zatvoreni i bez vidljivih znakova oštećenja.

zaključak

Bez obzira na odabranu materijalnu i proizvodnu tehnologiju, svi kanali za zrak i ventilacijski kanali prema SNiP 2.04.05-91 "Grijanje, ventilacija i klimatizacija" moraju u potpunosti biti u skladu s tehničkim karakteristikama navedenim u ovom regulatornom dokumentu.

Da biste dobili detaljnije informacije o ovom problemu, možete pogledati videozapis u ovom članku ili pročitati relevantnu regulatornu i tehničku dokumentaciju na našoj web stranici.
