Ventilacijski sustavi: glavna klasifikacija, načelo rada i

Iz ovog članka saznat ćete kako su uređeni ventilacijski sustavi u zdravstvenim ustanovama i domaćim kolegama. Nadalje, razmatramo klasifikaciju sustava odgovornog za razmjenu zraka u zatvorenom prostoru i koja je vrsta preferirana za uporabu u određenim uvjetima.

Povijest rada više ili manje učinkovitih ventilacijskih shema stoljetni je vremenski raspon. Uostalom, čak i drevni Rimljani imali su ideju da se svježi zrak u zatvorenim prostorima može dobiti u traženom iznosu.

Kanali za zrak u industrijskim sustavima

Od tada je prošlo puno vremena, a tehnologije su se razvile, postale složenije i učinkovitije. Kao rezultat, na tržištu postoje mnoga rješenja koja se temelje na različitim načelima djelovanja i karakteriziraju različiti parametri.

Što, i na temelju kojih razmatranja, birati između raspona predloženih tehnologija?

Potreba za učinkovitom i učinkovitom ventilacijom

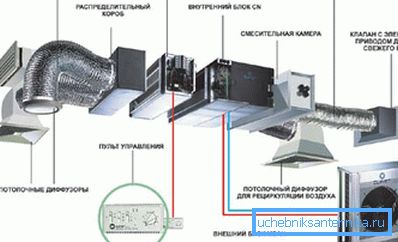

Elementi kao dio industrijskog prisilnog zraka i ispušnog sustava

Prije nego što odlučite koja je oprema za ventilacijske sustave relevantna za određeni slučaj, razmotrite načelo načina razmjene zraka u zatvorenim prostorijama i koja je potreba za tim procesima.

Operativni priručnik većine shema za razmjenu zraka temelji se na pomicanju iscrpljenog volumena zraka sa svježim volumenom.

Djelovanje nekih sustava temelji se na razlici tlaka zraka unutar i izvan zgrade. Drugi krugovi rade s ventilatorima koji izvlače vanjski zrak van, dok se svježi zrak isporučuje izvana za zamjenu. I jedna i druga shema mogu se provesti vlastitim rukama u kući ili u stanu.

Dakle, odlučili smo se o principu djelovanja, a sada ćemo odlučiti koliko je potrebna ventilacija zatvorenih prostora i kakve prednosti pruža.

Ventilacija koja se temelji na primjeni izmjenjivača topline

Tijekom rada određenih prostora postoji prevelika razina topline i vlage u zraku u kombinaciji s malom količinom kisika. Osim toga, u ispušnom zraku postoji višak koncentracije ugljičnog dioksida i drugih nevidljivih onečišćujućih tvari. Druga važna vrsta onečišćenja je prašina koja se akumulira u zatvorenom prostoru i podrazumijeva potrebu pravodobnog uklanjanja.

Gotovo sve vrste poznatih ventilacijskih sustava danas su dizajnirane za uklanjanje štetnih nečistoća i poboljšanje kakvoće zraka. Osim toga, upotreba ventilacije osmišljena je tako da osigura optimalne sanitarne i higijenske uvjete, uključujući prihvatljivu temperaturu, vlažnost i protok prometa.

Važno: Visokokvalitetna razmjena zraka u sobi osigurana je redovitim održavanjem ventilacijskih sustava.

Glavna klasifikacija ventilacijskih uređaja

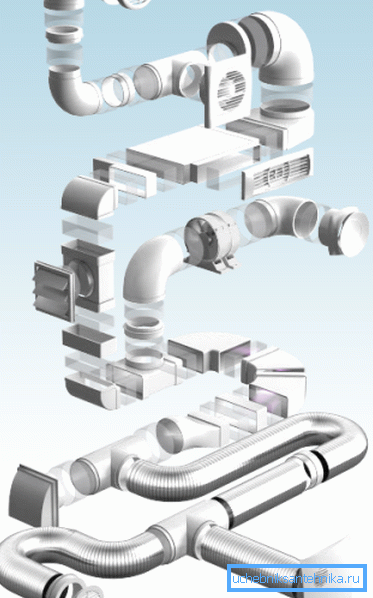

Shema organizacije jedinstvenog sustava plastičnih kanala i pomoćnih elemenata

Norme intenziteta razmjene zraka regulirane su sanitarnim pravilima i propisima (San Pin) i građevinskim pravilima i propisima (SNiP).

Kod projektiranja ventilacijskog sustava uzimaju se u obzir slijedeći parametri:

  • performanse (kretanje zraka brzinom m / h);
  • brzina protoka kanala (m / s)
  • radni tlak (Pa);
  • snaga grijača (kW);
  • maksimalna razina buke (dB).

Moderna klasifikacija ventilacijskih sustava uključuje podjelu u vrste sukladno sljedećim kriterijima:

  • u skladu s metodom protoka strujanja zraka - ventilacija prirodnog (pasivnog) i prisilnog (mehaničkog) tipa je drugačija;
  • u skladu s metodom organizacije - opskrbe i ispuštanja;
  • temelji se na značajkama dizajna - kanala i kanala;
  • u skladu s namjenom - lokalnom, općom razmjenom, hitnim i dima.

Projektiranje i proizvodnja ventilacijskih sustava temelji se na količini zraka po osobi na sat. Na primjer, s obzirom na parametre skloništa zračne struje, potrošnja zraka po osobi iznosi oko 2,5 kubnih metara na sat, dok se u uredskoj zgradi ti parametri povećavaju na 20 m.

Razmotrite ove modifikacije ventilacijskih sustava detaljnije.

Prirodna i prisilna ventilacija

Kao što je već spomenuto, suvremeni ventilacijski sustavi podijeljeni su na prirodnu i prisilnu modifikaciju.

Koja je razlika i što je prikladnije za uređenje tih ili drugih zatvorenih prostora?

  1. Prirodna ventilacija radi zbog razlike u tlaku unutar i izvan objekta.. Ispušni zrak se ispušta kroz kapuljač, dok se strujanje provodi kroz posebne usisne cijevi ili kroz curenje u predvorju prozora i vrata.

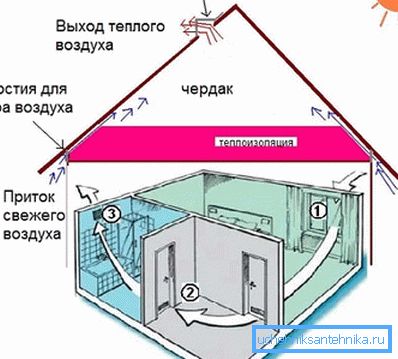

Shema provedbe prirodne ventilacije

Sustavi prirodnog (pasivnog) tipa, zauzvrat, podijeljeni su na sljedeće izmjene:

  • Organizirana ventilacija - uključuje izmjenu zraka uređaja putem posebno pripremljenih otvora za ispuštanje i ispuštanje. Takav sustav omogućuje ne samo zamjenu ispušnog zraka s dovodnim zrakom, nego i podešavanje intenziteta protoka.
  • Neorganizirana ventilacija pretpostavlja prisutnost napa bez dovodnog zračnog kanala (njegova će se funkcija provesti otvorenim otvorom ili prazninama u predvorju prozora i vrata).
  1. Mehanička (prisilna) ventilacija uključuje kretanje zraka stvaranjem razlike tlaka pomoću ventilatora ili ejektora.

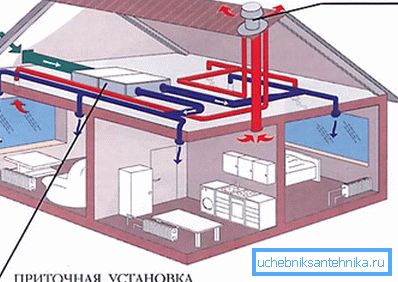

Shema organizacije prisilnog zraka u privatnoj kući

Shema je učinkovitija u usporedbi s pasivnom raznolikošću, jer radi bez obzira na klimatske uvjete izvan zgrade.

Važno: Zbog upotrebe posebnih elektroničkih uređaja postaje moguće dispečiranje ventilacijskih sustava i automatizirano upravljanje u kombinaciji s učinkovitom kontrolom osnovnih parametara razmjene zraka u prostoriji.

Razvrstavanje sustava prema vrsti organizacije razmjene zraka

  • Lokalna ventilacija - Ovo je shema za dovod zraka u kojoj se zrak isporučuje na određena područja prostorije, dok se izlazni zrak iz tih područja uklanja. Tipičan primjer takve sheme za provedbu razmjene zraka je kuhinjska napa koja je postavljena iznad peći.

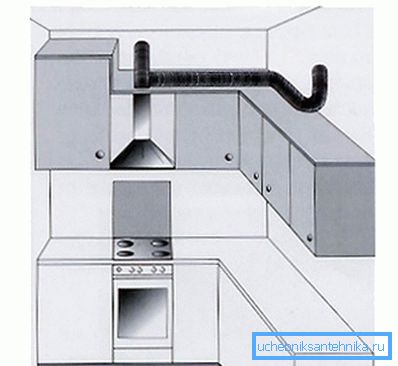

Kuhinjska napa kao primjer lokalne ventilacije

Osim domaće uporabe, takva je shema široko primijenjena u ventilaciji industrijskih objekata gdje je potrebno uklanjanje onečišćenog zraka s jednog ili drugog proizvodnog pogona.

  • Općenita ventilacija ventila namijenjen je jednako učinkovitom održavanju parametara izmjene zraka u cijeloj prostoriji, bez obzira na njegove parametre.

Takve se sheme najčešće koriste u rasporedu uredskog prostora i maloprodajnog prostora.

  • Sustavi protiv dima instaliran u okviru protupožarne sigurnosti u sobi.

Sustavi za uklanjanje dima u slučaju neovlaštenog paljenja donose proizvode izgaranja, omogućujući osobama u sobi evakuaciju i evakuiranje vrijedne imovine koja može biti oštećena požarom.

  • Sustavi za ventilaciju u nuždi koristi se u područjima gdje postoji povećana vjerojatnost neočekivanog oslobađanja štetnih ili potencijalno opasnih tvari u količinama većim od MPC standarda.

Ventilacija u nuždi karakterizira povećana učinkovitost i omogućuje vam uklanjanje višak plina u najkraćem mogućem roku. Instalacije ove vrste ugrađuju se i koriste isključivo u industrijskim postrojenjima.

Oprema koja se koristi u ventilacijskim sustavima

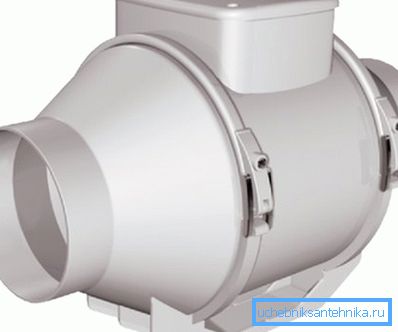

U ventilatoru za ispušni kanal

Oprema i pribor za ventilacijske sustave na tržištu predstavljaju širok raspon uređaja, među kojima bilježimo sljedeće kategorije:

Ventilatori - mehanički uređaji koji utiskuju zrak u ventilacijske kanale.

U skladu s projektnim i operativnim značajkama, ventilatori su podijeljeni u sljedeće izmjene:

  • kanal (pravokutni i okrugli);
  • dijametralno (tangencijalno);
  • aksijalno (aksijalno);
  • radijalno (centrifugalno);
  • krov.

Razmotrite glavne vrste tih uređaja što je detaljnije moguće:

  • Aksijalni, ili kako se nazivaju aksijalni obožavatelji, pronašli su primjenu u najjednostavnijim kućanskim kapuljačama.

Takvi uređaji razlikuju se po niskoj cijeni. Dizajn je vanjsko kućište, unutar kojega se nalazi električni motor i impeler koji pokreće zrak. Unatoč jednostavnosti dizajna, obožavatelji ovog tipa imaju veću učinkovitost u usporedbi s analognim, različito raspoređenim.

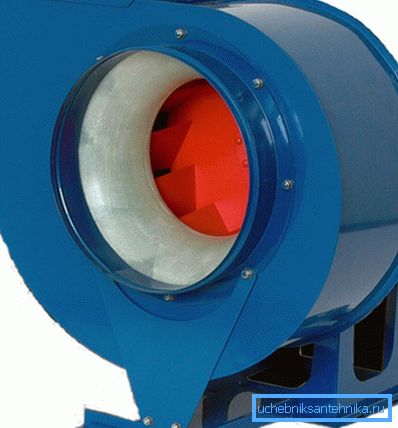

Ugradnja centrifugalnog tipa
  • Radijalni (centrifugalni) ventilatori naširoko se koriste u izgradnji industrijskih sustava. Ove uređaje karakterizira pouzdanost i kao rezultat dugog resursa.

Dizajn uređaja je spiralna kućišta i propeler smješten u njemu, okrećući se oko svoje osi. Vijčani okreće protok zraka koji je bačen u kanal pod djelovanjem centrifugalne sile.

  • Tangencijalni (promjerni) obožavatelji su druga vrsta industrijskih instalacija. Uređaj izgleda kao zatvoreni dizajn s priključcima za ulaz i izlaz zraka. Takva postrojenja ugrađena su u klimatizacijske sustave i toplinske zavjese. Rjeđe, jedinica se instalira u rupturu kanala.

Osim ventilatora, u ventilacijskim sustavima koriste se sljedeći strukturni elementi:

  • Kanali za cijevi - cijevi s pravokutnim ili okruglim presjekom, spojene u jednu strukturu pomoću slavina i posebnih pribora za montažu.
  • Profili za ventilacijske sustave - metalni vodovi s ugradbenim perforacijama na kojima su montirane sve komponente.
  • Prigušivači zvuka i materijali za zvučne izolacije - koriste se za smanjenje razine buke tijekom rada sustava.
  • Filteri za ventilacijske sustave širok su raspon uređaja koji se postavljaju na ulazni kanal i sprečavaju ulazak prašine i drugih onečišćenja u prostoriju.
  • Grijači zraka - mogu se koristiti u ventilacijskim sustavima i potpuno zamijeniti grijanje. Uz konvencionalne grijače, rekuperatori se sve više koriste u ventilaciji, što omogućuje smanjenje troškova zagrijavanja zraka smanjenjem potrošnje energije.

zaključak

Zato smo razmotrili značajke sustava ventilacije uređaja. Štoviše, otkrili smo koja oprema se koristi u provedbi određenih shema. Te se informacije mogu primijeniti u praksi, na primjer, prilikom uređenja ventilacije u seoskom domu.

Imate li pitanja? Više korisnih informacija pronaći ćete gledanjem videozapisa u ovom članku.
